Linha de processamento de bobina de fechamento circular

A linha de processamento de bobina de fechamento circular é adequada para lâmpadas, lâmpadas de teto, fogão elétrico, panela, perfuração de classe de chá, utensílios de mesa de aço inoxidável, bomba de água, aquecedor de água, retentor de rolamento, extintor de incêndio, filtro e acumulador, estator do motor, rotor, invólucro do motor eletrônico , o compressor de geladeira, carcaça do compressor de ar condicionado, embreagem automática, polia de carro, cubo de roda de automóvel, estampagem de disco de freio.
Linha de processamento de bobina de fechamento circular

Material aplicável


Tipo de material: placa laminada a frio, placa de decapagem laminada a quente, placa laminada a frio de alta resistência, placa galvanizada, placa laminada a quente de alta resistência etc.

Espessura do material: 0,3-2,0 mm

Largura da bobina: 200-1300mm

Diâmetro interno da bobina: Φ508mm

Diâmetro externo da bobina: Φ1200mm


A linha de processamento de bobina de fechamento circular é popular na indústria de eletrodomésticos

A linha de processamento de bobinas de fechamento circular oferece vantagens dramáticas de produtividade na alimentação escalonada.

O escalonamento de peças de alimentação em um sistema de alimentação de prensa Zig-Zag pode aumentar a produtividade e proporcionar até 22% de economia de material.

O Servofeed Zig Zag ou Stagger é acionado por um servomotor Yaskawa através de um trem de engrenagens de precisão, enquanto o deslocamento lateral da alimentação e do material é alimentado por uma combinação de servomotor Yaskawa e fuso de esferas linear.


Esta linha de processamento de bobina de corte circular com alta eficiência, economizando a taxa de utilização de material da função de desenho da arruela, pode ser uma variedade de material de bobina por desenrolamento, endireitamento, perfuração, deslocamento em torno da placa circular é o processamento eficiente de diferentes especificações de materiais de tubulação sob a folha wafer de processamento de metal. Também adicionamos o dispositivo de empilhamento automático, podemos coletar o círculo no empilhamento de wafer.

Configuração da linha de processamento da bobina de fechamento circular

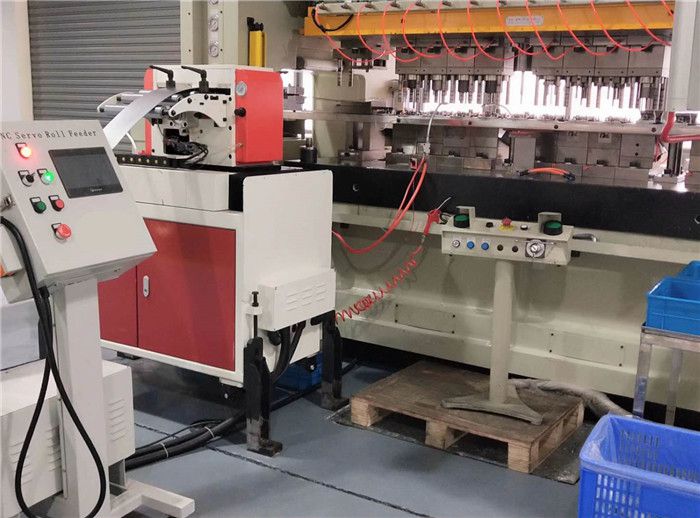

Primeira configuração para processamento de bobina de fechamento circular

Primeira configuração para processamento de bobina de fechamento circular

A configuração da linha da bobina é como abaixo

1. Desbobinador

2. Máquina alimentadora servo Zigzag NC

3. Imprensa de Estampagem

4. Correia Transportadora

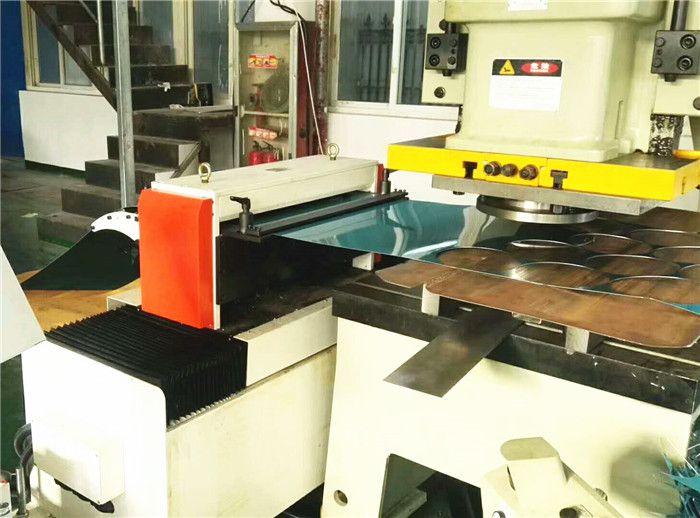

Segunda configuração para processamento de bobina de fechamento circular

Segunda configuração para processamento de bobina de fechamento circular

A configuração da linha da bobina é a seguinte:

1. Alisador Desbobinador Combinado 2 em 1

2. Máquina alimentadora servo Zigzag NC

3. Imprensa de Estampagem

4. Correia Transportadora

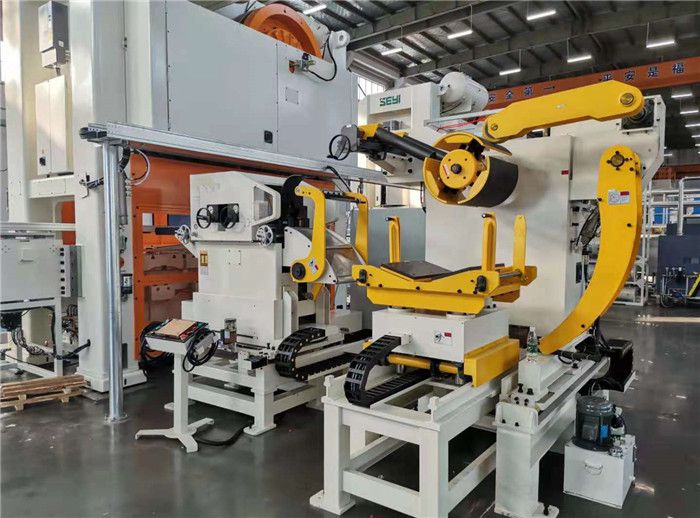

Terceira configuração para processamento de bobina de fechamento circular

Terceira configuração para processamento de bobina de fechamento circular

A configuração da linha da bobina é a seguinte:

1. Linha de alimentação de bobina em ziguezague compacta

2. Imprensa de Estampagem

3. Correia Transportadora

Vídeo para processamento de bobina de fechamento circular
