Linha de processamento de bobina compacta

Material aplicável
Tipo de matéria-prima: aço de metal laminado a quente, aço de metal laminado a frio, aço de metal galvanizado, aço inoxidável etc.
Força de rendimento: ≤400 N/mm2
Resistência à tração: ≤640 N/mm2
Largura da bobina: 100-1600 mm
Espessura do material: 0,3-3,2 mm/0,4-4,5 mm/0,6-6,0 mm
Máx. Peso da bobina: 10ton
Velocidade de alimentação: 20m/min
Configuração da linha da bobina
Linha de alimentação de bobina compacta MFL
Máquina de prensagem mecânica APC/APM
Progressivo (para opcional)

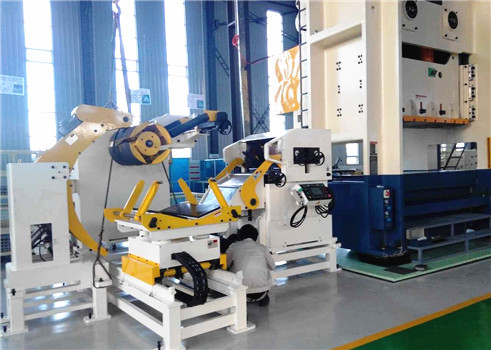

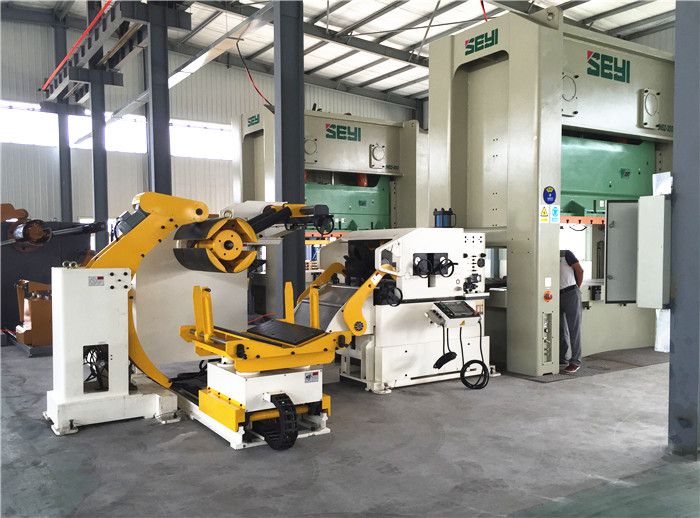

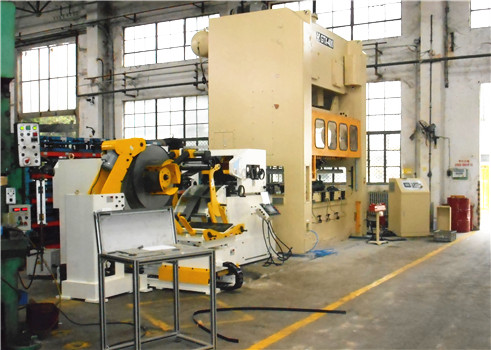

A linha de processamento de bobina compacta está funcionando na fábrica do cliente
Características da Linha de Processamento de Bobina Compacta
Técnicas avançadas
Com as principais técnicas de prensa automática do mundo, sistema de gerenciamento avançado e humanizado, unimos milhares de elites dedicadas ao desenvolvimento de prensa automática, incluindo os melhores engenheiros neste campo, técnicos experientes, trabalhadores de produção com artesanato fino para garantir todos os equipamentos produzido durável, de alta eficiência e estável.
Controle modular, operação simples e inteligente
A máquina compacta de alimentação de bobinas não é apenas uma combinação simples de desbobinador, alisador e máquina alimentadora em uma unidade, mas também um controle altamente integrado nas operações. A estação hidráulica, carro da bobina, motor de desenrolamento, fuso e inversor, parte do alisador, motor servo alimentador são conectados com o sistema modular PLC e controlados por uma tela de toque, o que é bastante conveniente e fácil para os operadores.
Além disso, a alça de regulação móvel é uma operação muito conveniente para instalação e depuração quando a máquina está testando.
Design de estrutura confiável
Super grande escala e muitas medidas avançadas de controle de qualidade, incluindo usinagem CNC, retificadora, máquina de perfuração e equipamentos de máquina de torno e vários instrumentos de teste de precisão da alemanha, japão e taiwan. Pode garantir a alta precisão e qualidade de todas as peças da máquina.
Além disso, todo o corpo principal faz tratamento de superfície com nossa máquina de jateamento antes de serem pintados. Com o nosso tratamento de máquina de jateamento, a superfície da máquina é excelente para pintura. Eles decapagem na superfície da peça de trabalho com tiros para limpar e embelezar a superfície. O jateamento também aumenta o estresse de pressão da superfície da peça de trabalho e prolonga a vida útil. Também usamos tinta a óleo de veículo de alta qualidade para que nossa máquina tenha alto nível de qualidade de pintura e você não precisa se preocupar com problemas de pintura quebrados sob condições extremamente ambiente de trabalho desagradável.
Desempenho de alisamento e alimentação de alta precisão
Os trips das bobinas de metal serão inseridos na parte do alisador-alimentador automaticamente após o desenrolamento, com sensores fotoelétricos para controle de circuito fechado completo, sem operação manual. O mecanismo do rolo alisador e do rolo alimentador são colocados na mesma plataforma precisa para garantir a uniformidade da precisão paralela e limitar ao máximo o erro da operação de nivelamento e alimentação.
Quatro engrenagens helicoidais são usadas para ajuste. A engrenagem helicoidal é acionada pelo volante para acionar o controle deslizante superior para levantar e abaixar, de modo a obter um ajuste preciso da quantidade de pressão.
Economia de espaço, fácil instalação e manutenção
O design compacto é ideal para oficinas de espaço limitado.
A linha compacta de alimentação de bobinas é muito fácil de instalar, podendo entrar em produção em massa em pouco tempo. Sem um loop de material longo, o comprimento da linha de alimentação da bobina geralmente não é superior a 5m, alguns modelos como o MFL2 têm apenas 3m de comprimento, o que economizará locais de trabalho de sala de estampagem. Graças aos componentes principais da marca internacional, sistema de lubrificação automática e procedimentos de auto-inspeção, a linha compacta de alimentação de bobinas tem uma taxa de falhas muito baixa e fácil manutenção.
Principais máquinas para linha de processamento de bobina compacta

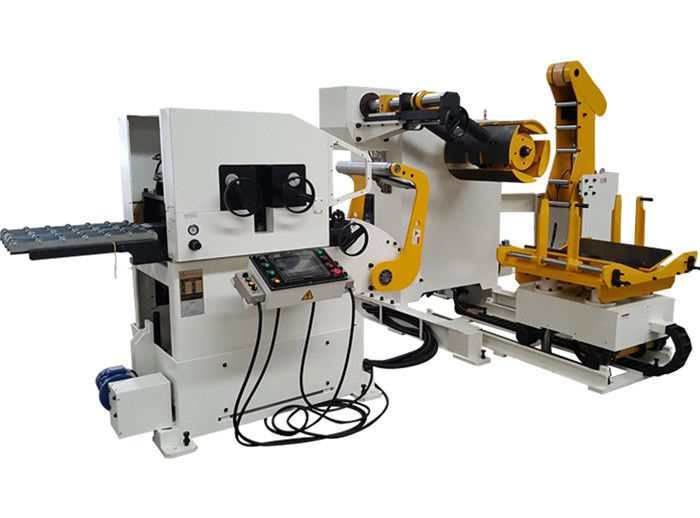

Linha de alimentação da bobina MFL
1. Carro Carro
2. Desbobinador
3. Alimentador do alisador
4. Cisalhamento Hidráulico
5. Máquina Automática de Óleo

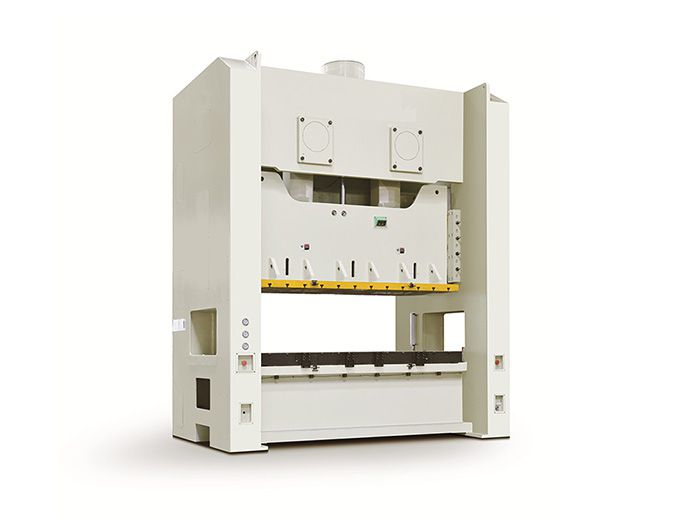

Imprensa de carimbo APM
A tonelagem da prensa de estampagem deve ser recomendada de acordo com o Max. tamanho dos produtos.
Vídeo para linha de processamento de bobina compacta
