Processamento de bobinas e linhas de alimentação

As linhas de processamento e alimentação de bobinas são adequadas para o processamento de estampagem de chapas de metal de 0,4-6,0 mm de espessura com um loop que é ideal para armazenar a viagem das bobinas quando o comprimento de alimentação é longo.
Processamento de bobinas e linhas de alimentação

Material aplicável


Espessura do material: 0,4-4,5m/0,6-6,0mm

Largura da bobina: 20-1300mm

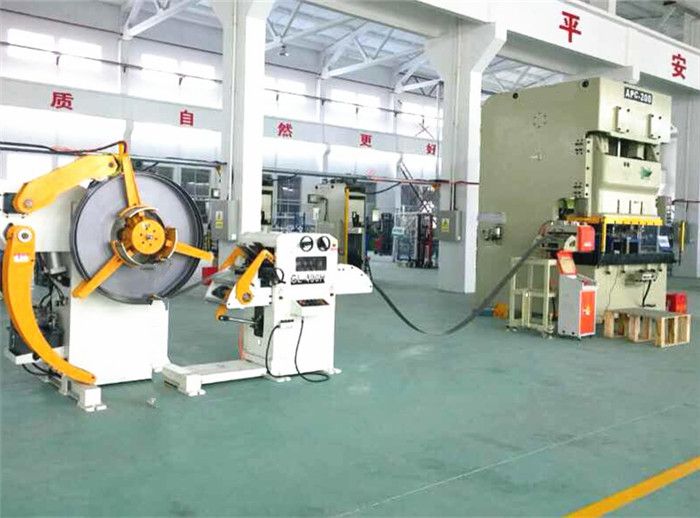

Configuração da linha da bobina

Máquina desbobinadora GL-H a>

Alimentador servo NC RNC-B

Prensa mecânica APA/APC

Matriz progressiva (para opcional)

Recursos para processamento de bobinas e linhas de alimentação

1. 7 rolos de nivelamento são adotados para melhorar efetivamente a precisão de nivelamento dos materiais.

2. A estrutura mecânica inovadora minimiza o espaço de trabalho exigido por toda a máquina.

3. O painel de operação adota display LCD colorido, grande tela sensível ao toque, tela de operação de alta definição, com sistema de proteção de segurança de operação, mesmo os usuários de primeira vez também podem se sentir à vontade para operar.

4. Design de sistema operacional humanizado de som, irá encurtar o trabalho de preparação. Monitoramento síncrono do sistema de diagnóstico automático avançado (PLC-IO), para ajudar o operador a controlar rapidamente o excelente desempenho da máquina.

5. O servo motor Yaskawa ou Siemens é adotado para garantir uma alimentação de alta precisão.

6. Tratamento térmico especial do rolo de alimentação e rolo de nivelamento, alta dureza, resistência ao desgaste, longa vida útil.

7. O conceito de design de aumentar o fator de segurança prolonga a vida útil segura do equipamento.

8. Rolos auxiliares foram adicionados aos 2 grupos superiores e 2 grupos inferiores. Aumente o coeficiente de nivelamento.

Máquina principal para processamento de bobinas e linhas de alimentação

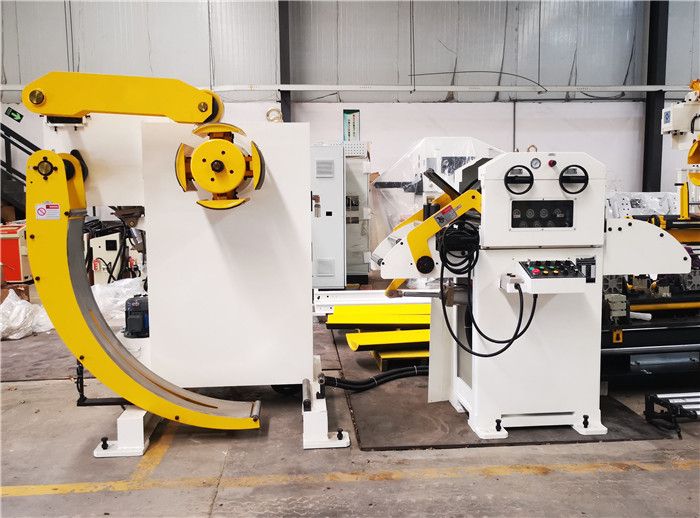

Desbobinador Alisador 2 EM 1 GL-H

Desbobinador Alisador 2 EM 1 GL-H

1. Economize espaço da oficina

2. Com pressão pneumática no rolo do alisador e ajuste da engrenagem helicoidal, ele pode obter desempenho de endireitamento de presition para muitos tipos diferentes de material.

3. Ajuste automaticamente o tempo de alimentação de acordo com a velocidade de saída. O nivelador se inclina adequadamente para reduzir a distância do circuito de alimentação.

4. Construído com estrutura altamente rígida e projetado com um poderoso desbobinador motorizado

5. Máquina Decoiler manual ou hidráulica pode ser selecionada para ajuste de diâmetro interno, há uma ampla seleção para escolher dependendo da largura e peso da bobina.

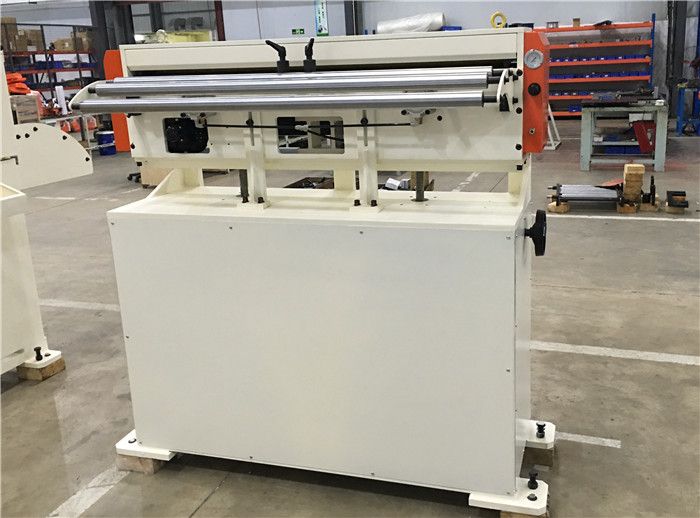

Máquina Servo Alimentador RNC-B

Máquina Servo Alimentador RNC-B

1. RNC é um tipo de máquina alimentadora inteligente e fácil de operar no mercado.

2. Pode alimentar a largura do material da bobina de folha de metal até 800mm, espessura de até 4,5mm, com max. velocidade de alimentação 20m/min.

3. Operando com controle numérico computadorizado pelo programa PLC da MITSUBISHI feito no Japão, pode garantir +/-0,01mm de alta precisão de alimentação.

4. Geralmente combina com o sinal de ajuste da máquina de corte ou máquina de prensagem.

5. A estrutura do suporte é opcional de acordo com seus requisitos.

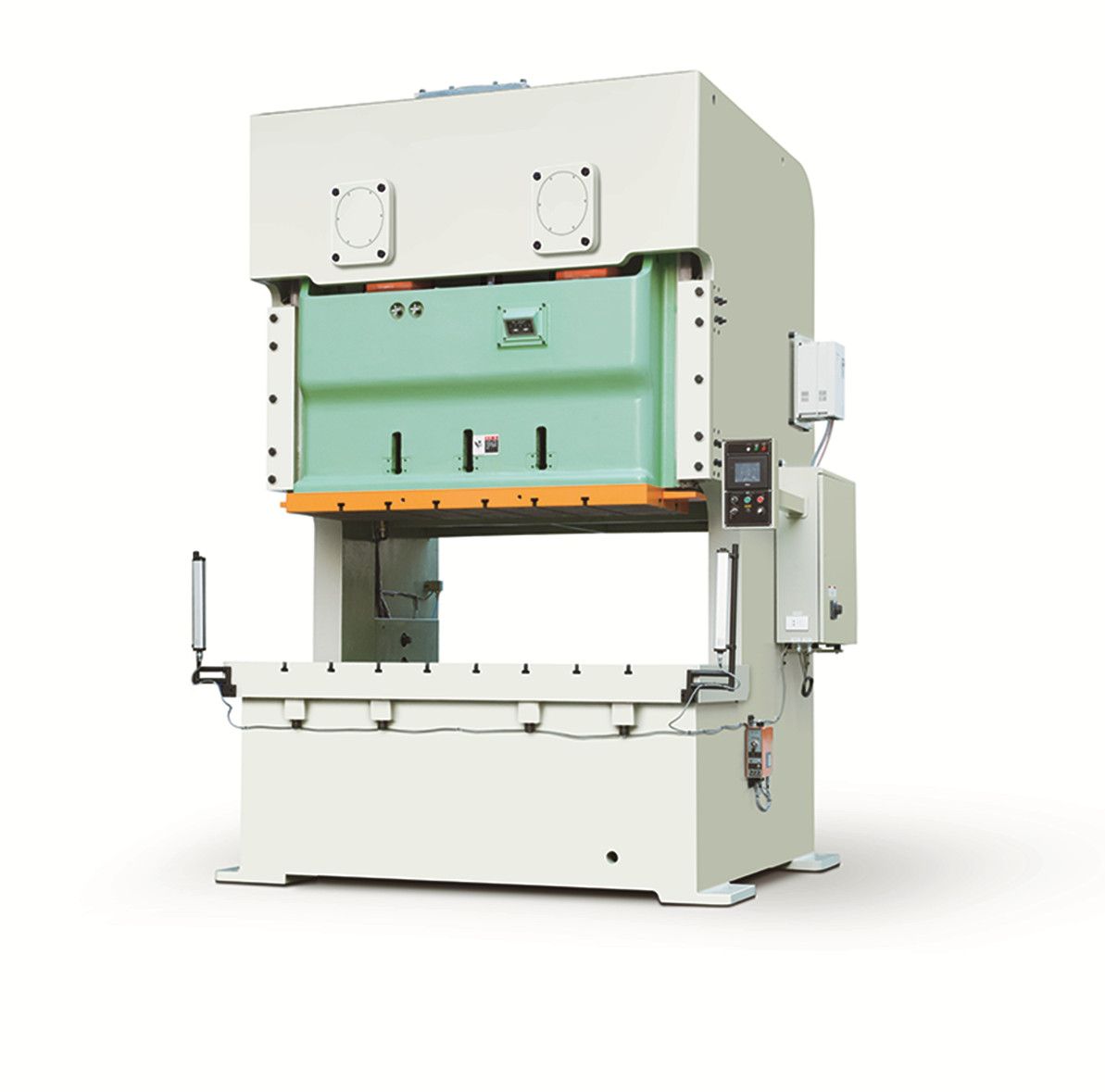

Imprensa de estampagem APA/APC

Imprensa de estampagem APA/APC

1. Mantenha o centro de transmissão e o centro da máquina em uniformidade, garanta a precisão da prensagem.

2. A fim de garantir o funcionamento estável e suave da máquina, adota o design de placas simétricas com balanceador.

3. A precisão do ajuste do molde até 0,1 mm, é seguro, confiável e conveniente para ajustá-lo.

4. Manivela, engrenagem e barra de conexão são endurecidas e fresadas oxidadas, com desempenho mecânico super abrangente e função durável.

5. Embreagem/freio de alta sensibilidade confiável e válvula eletromagnética gêmea atualizada internacional, protetor de sobrecarga pode garantir a precisão do funcionamento e parada do controle deslizante e produção segura da máquina.

6. Design estrutural razoável, é benéfico para a produção automática e reduz custos, melhora a eficiência.

7. Princípio de design avançado, baixo ruído, baixo consumo, baixo custo, economia de energia.

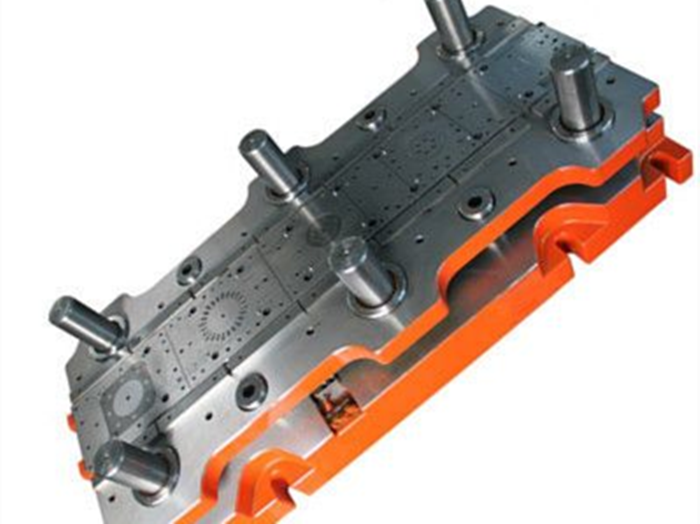

Dado Progressivo

Dado Progressivo

1. Usado para perfurar mais de um tipo de produtos no processo de processamento, todos os tipos de produtos são amplamente utilizados em móveis, ferramentas, necessidades diárias e outras indústrias.

2. Use moldes e prensas universais para produzir grandes quantidades de produtos, evitando o desvio de forma quando vários moldes e prensas trabalham ao mesmo tempo, garantindo melhor a qualidade do produto. Reduza os requisitos de equipamentos, reduzindo assim os requisitos de espaço da planta.

3. Economize mais de 10% do material.

4. Usando bobina e alimentador automático para produção, reduzindo bastante a intensidade do trabalho, economizando custos trabalhistas.

5. Diferentes modelos podem ser projetados de acordo com diferentes formas, tamanhos, padrões e outros requisitos dos produtos dos clientes.

Vídeo para processamento de bobinas e linhas de alimentação
