Linhas Multi-Blanking e Corte no Comprimento

Uma linha de multi-blanking produz chapas metálicas planas a partir de bobinas, alimentando-as através de um desbobinador endireitador e máquina alimentadora. À medida que o metal bobinado se move através de um endireitador ou nivelador, ele é achatado por oposição, e a tira de bobina é enviada para o equipamento de cisalhamento de acordo com o comprimento e velocidade definidos, as peças de comprimento de corte serão transferidas por correia transportadora e entregues ao sistema de empilhamento .
Linhas Multi-Blanking e Corte no Comprimento

Material aplicável



Tipo de material: placa laminada a frio, placa de decapagem laminada a quente, placa laminada a frio de alta resistência, placa galvanizada, placa laminada a quente de alta resistência etc.

Espessura do material: 2.0-12mm

Largura da bobina: 200-1800mm

Força de rendimento: 245-980 N/mm2

Resistência à tração: 392-1180 N/mm2

Diâmetro interno da bobina: Φ610mm

Diâmetro externo da bobina: Φ1200-Φ1800mm

Peso de carregamento: 20000KG



Configuração da linha da bobina


Linha de alimentação de bobina compacta MFL

Cisalhamento Hidráulico

Correia transportadora

Sistema de empilhamento automático

Linhas Multi-Blanking e Corte no Comprimento

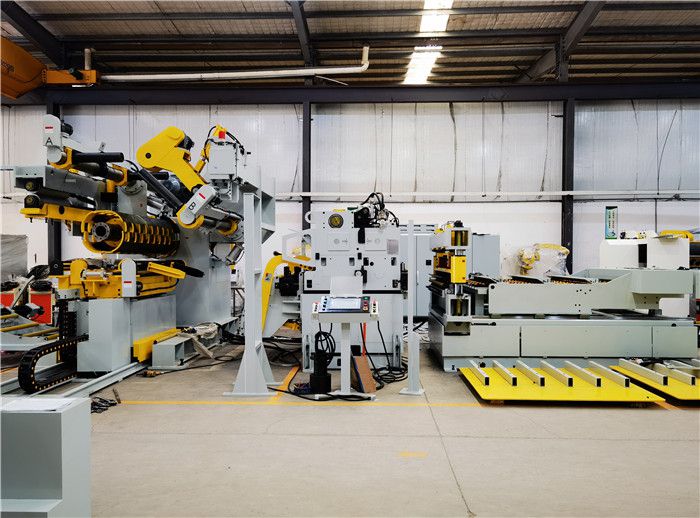

Normalmente a linha de blanking é composta por uma linha de alimentação de bobinas, uma máquina de cisalhamento hidráulica e um sistema de empilhamento encarregado do empilhamento das chapas e da distribuição sucessiva para as várias prensas de conformação instaladas na fábrica.


Esta linha de blanking pode processar operações de faixa abrangente, bobina de metal aplicável de 2,0 mm a 12 mm de espessura e largura de 200 mm a 1800 mm. Esta linha tem uma alta sincronização entre cada estação de trabalho, o que alcança um desempenho de trabalho estável. Integrada ao sistema de servocontrole, é uma linha de automação industrial de alto nível, de fácil operação e custos operacionais reduzidos.


Máquina Principal para Linhas Multi-Blanking e Corte no Comprimento

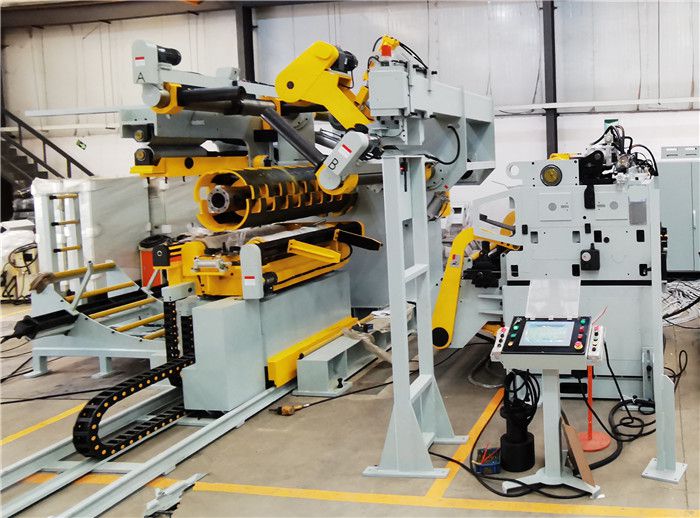

Linha de alimentação de bobina compacta

Linha de alimentação de bobina compacta

Uma linha compacta de alimentação de bobinas não é apenas uma simples integração de três tipos de máquinas: desbobinamento, nivelamento e alimentação, mas também enfatiza o controle altamente integrado nas operações de controle.

A parte principal da linha de alimentação de bobina compacta é a seguinte:

1. Carro da bobina --- Potência hidráulica, superfície resistente ao desgaste

2. Mandril Desbobinador --- Expansão Hidráulica, Inversor Delta

3. Braço de pressão --- Bobina bem tricotada, sem dispersão

4. Braço limitador --- Localizando a bobina, evite o embaralhamento da bobina

5. Braço de suporte --- Bobina de suporte auxiliar

6. Entrada da bobina --- Com braço oscilante de apoio

7. Gabinete de controle --- tela sensível ao toque Weinview

8. Peça de alisamento --- rolos de alisamento de aço GCr15

9. Volante --- Ajuste do valor de endireitamento

10. Suporte de saída --- Comprimento ajustável

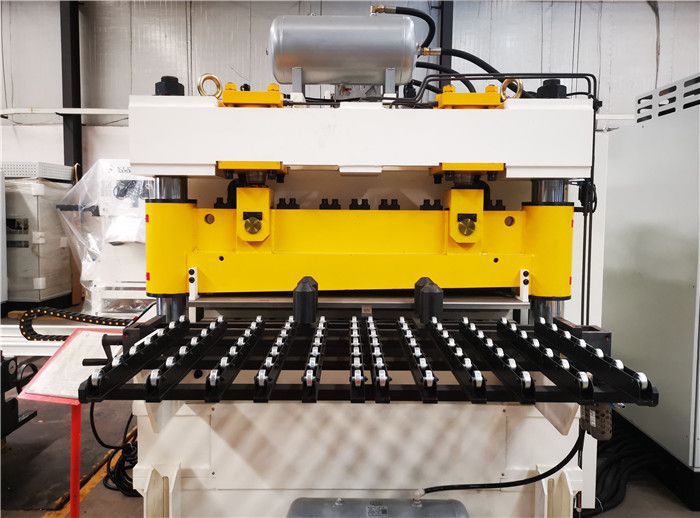

Cisalhamento Hidráulico

Cisalhamento Hidráulico

1. Usado para cortar as tiras em pedaços pequenos.

2. Será conduzido por motor hidráulico.

3. Máx. Espessura de corte: 0,8-6,0 mm, se a espessura for de 6 a 12 mm, a máquina de cisalhamento hidráulica será outra estrutura.

4. Ajuste da folga de corte: De acordo com a espessura do material diferente, folga de cisalhamento ajustável manualmente. (espessura do material entre 2,0-3,0 mm, não precisa de ajuste).

5. Exibição do valor da lacuna: Exibição do indicador de discagem.

6. Material da lâmina: DCW53 (HRC60-62°)

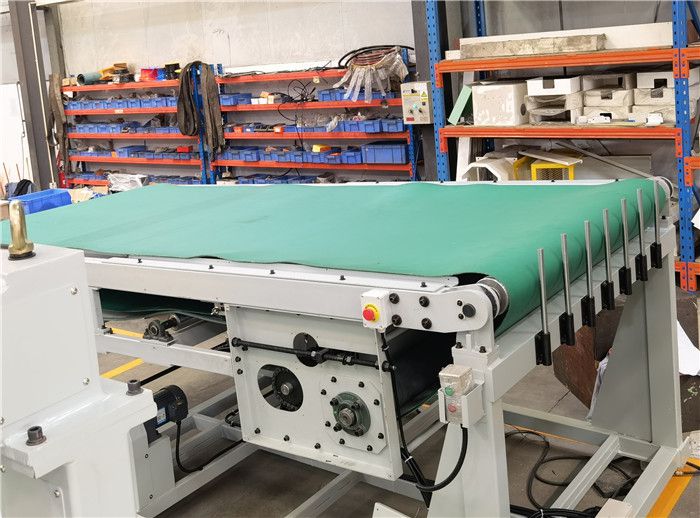

Correia transportadora

Correia transportadora

1. Feito de rolo ou correia de borracha de acordo com os produtos.

2. Transfira as peças de comprimento de corte para o sistema empilhador.

3. Movimentos da correia transportadora acionados pelo motor de desaceleração AC com controle de frequência.

4. A largura pode ser personalizada de acordo com o tamanho aberto da máquina de prensa e o tamanho de Max. peças acabadas.

5. Uma extremidade da esteira transportadora é fixa, e a altura da superfície superior da esteira na outra extremidade pode ser ajustada em ±200, a altura também é personalizada de acordo com a altura central de toda a linha.

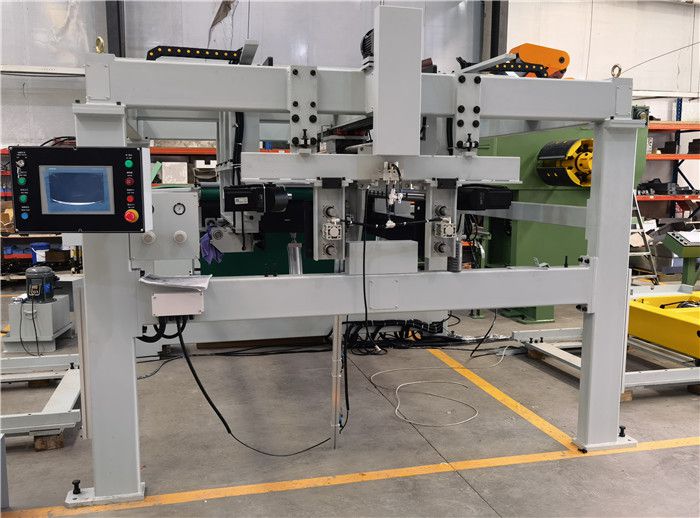

Sistema de empilhamento automático

Sistema de empilhamento automático

1. Usado para empilhar automaticamente os produtos de corte, combinado com plataforma de elevação e carrinho, também pode transportar empilhamento e corte de chapas de aço para a área de embalagem. O dispositivo está equipado com dispositivo de alimentação e mecanismo de batida automático, que desempenha um bom papel protetor na superfície das placas de aço. Além disso, o dispositivo possui o limite de comprimento e largura, placa automática, levantamento automático e outras funções.

2. O mecanismo está disposto no lado direito da esteira transportadora, que é composta por 1 grupo de mecanismo de elevação hidráulico, 3 grupos de dispositivo de batente multifuncional, 2 grupos de carrinho de empilhamento e 1 console.

3. Quando é produção automática, o carro empilhador se move para a posição de recebimento, e o mecanismo de elevação hidráulico no poço levanta e fica pronto para receber as folhas de comprimento de corte e, ao mesmo tempo, a folha de comprimento de corte é transferida para a plataforma de recebimento por correia transportadora, quando as folhas caem para a plataforma de recepção da correia transportadora e acionará o sensor para controlar a ação do cilindro de flapping, e a frequência de ação do cilindro de flapping pode ser definida no sistema.

4. Ao mesmo tempo do empilhamento de folhas, o carro cairá gradualmente através do console do sensor. Quando a contagem de folhas atingir o valor definido, ele emitirá o sinal para parar e aguardar que o próximo carrinho de recepção de folhas solte o material quando atingir a posição e a folha inicia uma nova rodada de empilhamento de folhas.
