Linha de fechamento de prensa de bobina

Material aplicável
Tipo de material: placa laminada a frio, placa de decapagem laminada a quente, placa laminada a frio de alta resistência, placa galvanizada, placa laminada a quente de alta resistência etc.
Espessura do material: 0,8-3,6 mm
Largura da bobina: 200-1800mm
Força de rendimento: 245-980 N/mm2
Resistência à tração: 392-1180 N/mm2
Diâmetro interno da bobina: Φ610mm
Diâmetro externo da bobina: Φ1200-Φ1800mm
Peso de carregamento: 20000KG
Configuração da linha da bobina

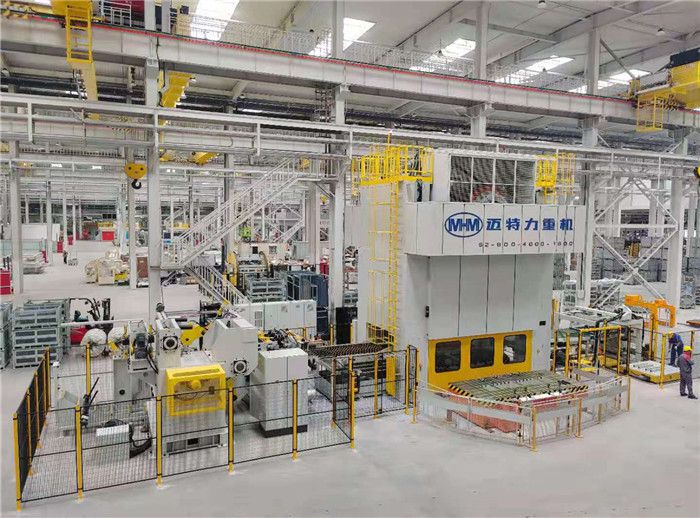

A linha de prensagem de bobina é para peças de estampagem automotiva
Normalmente as linhas de blanking de bobinas são comumente usadas na indústria automotiva, a linha de blanking é composta por uma linha de alimentação de bobinas, uma prensa e um sistema de empilhamento encarregado do empilhamento de chapas e da distribuição sucessiva para as várias prensas de formação instaladas na fábrica. O blanking da prensa de bobinas é o equipamento básico de toda grande fábrica de prensas. No entanto, o uso de linhas de blanking também pode ser lucrativo para usinas menores.
Ao separar os processos de corte e conformação, você pode criar mais espaço em sua prensa de conformação para outros processos ou pode reduzir a força da prensa de conformação. Devido à utilização ideal do material, você também pode minimizar seus requisitos de material e aumentar consideravelmente a flexibilidade do processo de produção. Ao mesmo tempo, a alta capacidade de produção de nossa linha de estampagem permite que você opere vários processos de moldagem simultaneamente. A economia de custos é ainda possível se você puder cortar seus blanks em sua própria loja, eliminando a necessidade de comprar blanks extras.
Máquinas principais para linha de prensagem de bobinas

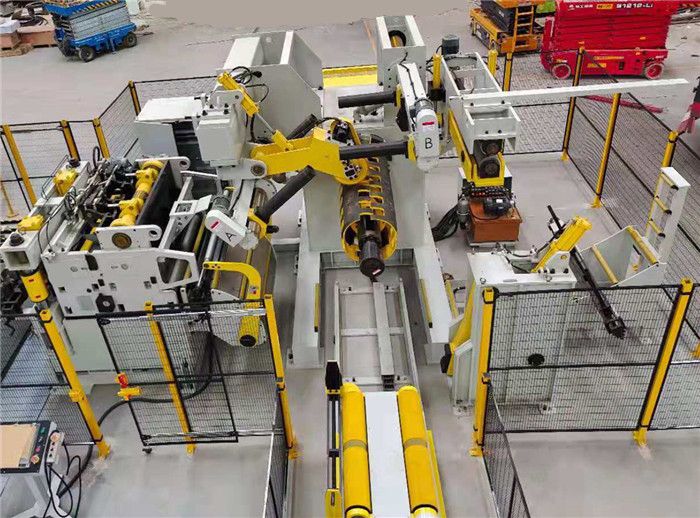

Linha de alimentação de bobina compacta
Esta linha compacta de alimentação de bobinas não é apenas uma combinação simples de desbobinador, alisador e alimentador em 1 peça, mas também um controle altamente integrado nas operações. A estação hidráulica, carro da bobina, motor de desenrolamento, eixo e inversor, parte do alisador, motor servo alimentador são conectados com o sistema modular PLC e controlados por uma tela de toque, o que é bastante conveniente para os operadores.
As partes principais da linha de alimentação de bobina compacta são as seguintes:
1. Carro de bobina
2. Máquina Desbobinadora
3. Suporte para Rosqueamento de Bobina
4. Alimentador do alisador

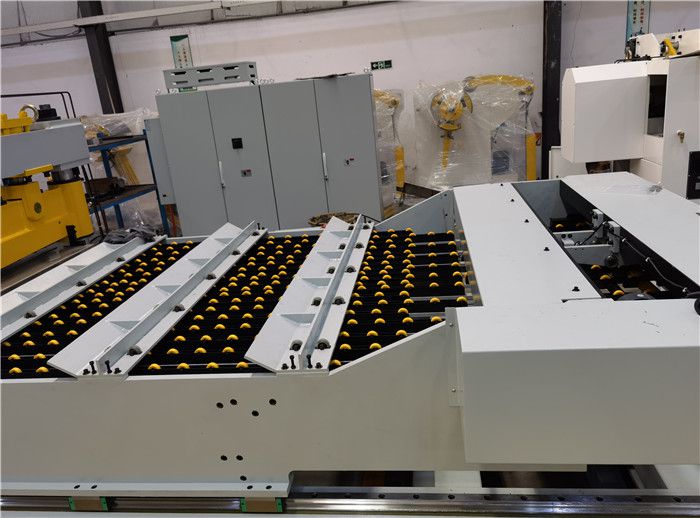

Dispositivo de alimentação de cauda
Existe um dispositivo de alimentação de cauda no final da saída do alimentador. Quando a cauda atinge o dispositivo de alimentação servo principal, o sistema de controle controla o fechamento do rolo do micro alimentador, a extremidade frontal do rolo alimentador é aberta e o rolo de alimentação da cauda é enviado para a produção do molde.
O dispositivo de alimentação da cauda tem a função telescópica elétrica. Quando estendido, pode ficar próximo à borda da matriz para maximizar a utilização da tira de bobina e, quando retraído, pode atingir a borda externa da placa da mesa de trabalho.

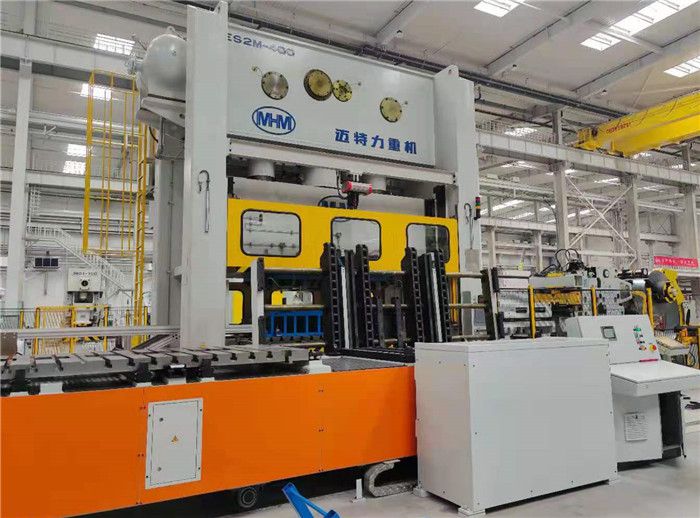

Prensa de estampagem com molde
1. Geralmente a máquina de estampagem e matriz progressiva são fornecidas pelo cliente.
2. A capacidade de tonnge da máquina de prensa: 800-4000ton

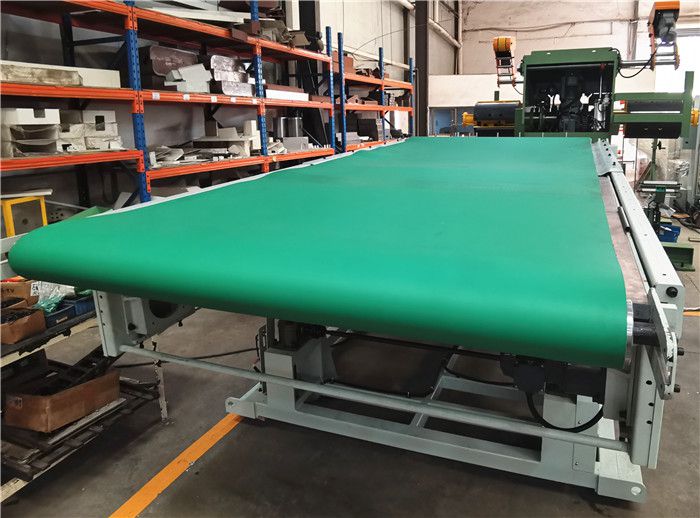

Correia transportadora
1. Feito de rolo ou correia de borracha de acordo com os produtos.
2. Transfira as peças de comprimento de corte para o sistema empilhador.
3. A largura pode ser personalizada de acordo com o tamanho aberto da máquina de prensa e o tamanho de Max. peças acabadas.
4. Uma extremidade da esteira transportadora é fixa, e a altura da superfície superior da esteira na outra extremidade pode ser ajustada dentro de ± 200, a altura também é personalizada de acordo com a altura central de toda a linha.

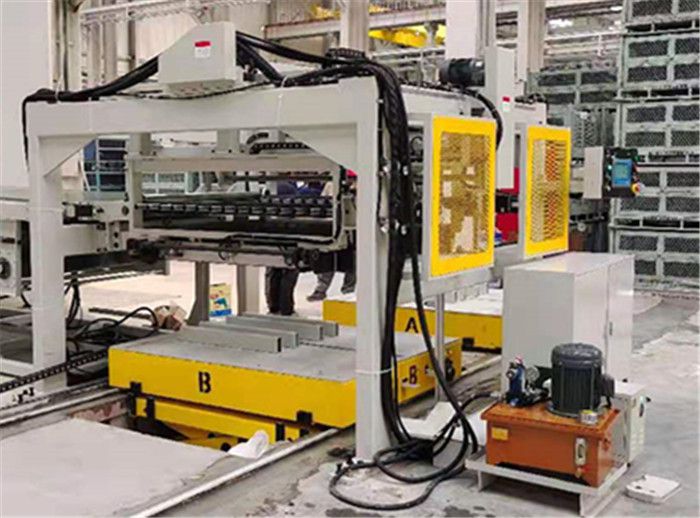

Sistema de pilha
1. Usado para empilhar automaticamente os produtos de corte, combinado com plataforma de elevação e carrinho, também pode transportar empilhamento e corte de chapas de aço para a área de embalagem.
2. O dispositivo está equipado com dispositivo de alimentação e mecanismo de batimento automático, que desempenha um bom papel protetor na superfície das placas de aço. Além disso, o dispositivo possui o limite de comprimento e largura, placa automática, levantamento automático e outras funções.
3. Quando os produtos cortados são transferidos para o dispositivo de empilhamento automático, eles podem ser empilhados automaticamente em uma pilha organizada e depois transportados para a próxima estação.
