Linha de estampagem de alimentação de impressão de precisão

A estampagem de metais é um processo de conformação a frio que utiliza matrizes e prensas de estampagem para transformar chapas metálicas em diferentes formas. Normalmente na linha de estampagem de metais, deve incluir uma máquina desbobinadora, uma máquina alimentadora servo NC equipada com prensa de estampagem e matriz progressiva.
Linha de estampagem de alimentação de impressão de precisão

Material aplicável

Espessura do material: 0,3-3,2 m

Largura da bobina: 20-600mm


Configuração da linha da bobina

Máquina Desbobinador Endireitador GL

Servo alimentador de bobina RNC/NCF

Máquina de prensa mecânica/cisalhamento APA/APC/APM

Progressivo (para opcional)

Desbobinador MT/MT-F(Para opcional)

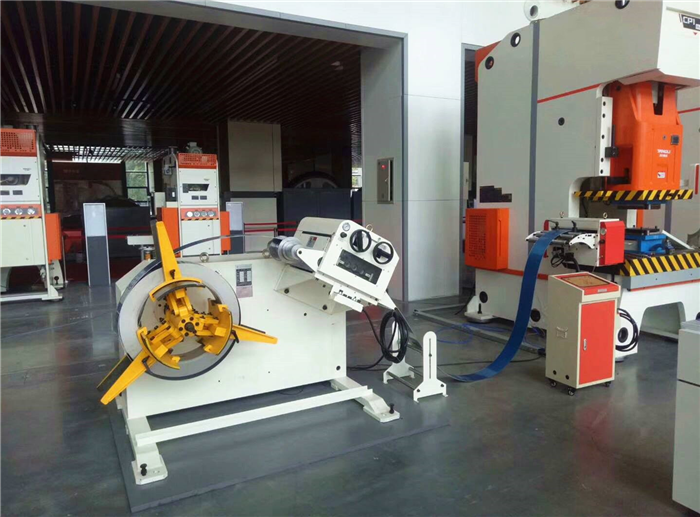

Linha de estampagem de alimentação de impressão de precisão

A estampagem de metal é um processo de conformação a frio que faz uso de matrizes e prensas de estampagem para transformar chapas metálicas em diferentes formas. A máquina Sunrui fornece todos os tipos de soluções confiáveis e profissionais para a linha de estampagem de chapas metálicas. Em algumas indústrias, para materiais de espessura média com requisitos de nivelamento de alta precisão, a integral das linhas de estampagem de chapas metálicas inclui um desbobinador e alisador combinados, uma máquina de alimentação servo, uma prensa mecânica ou máquina de cisalhamento e uma matriz progressiva.

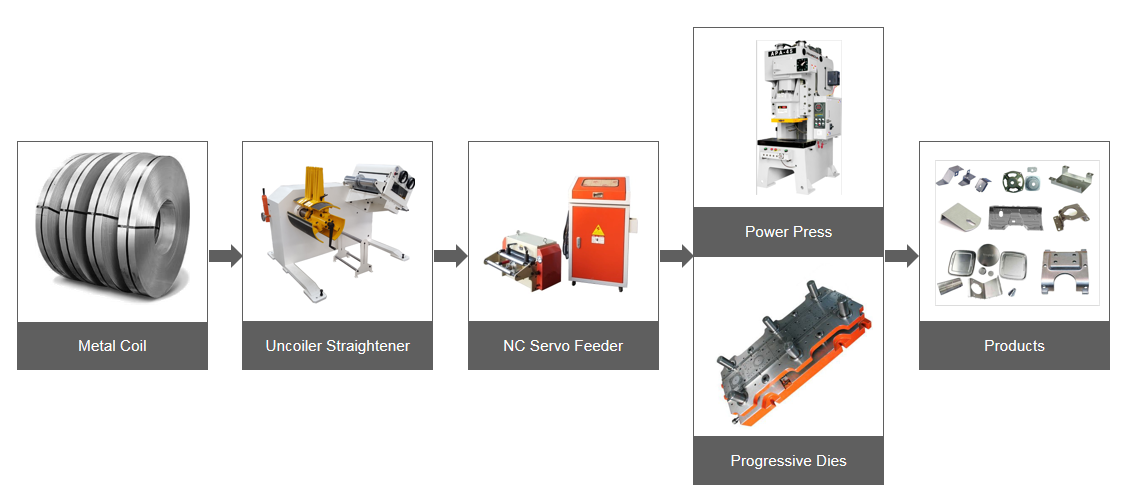

O configuração de Precision Pressfeed Stamping Line.

Passo-1: Endireitador do desbobinador, bobina de carregamento e bobina de desenrolamento e endireitamento das tiras da bobina.

Passo-2: Máquina alimentadora servo de bobina, tiras de bobina de alimentação para prensar a máquina.

Passo-3: Máquina de prensagem de estampagem com matriz progressiva, pressionando até o produto final.


Linha de estampagem de alimentação de impressão de precisão


Máquina principal da linha de estampagem de alimentação de pressão de precisão

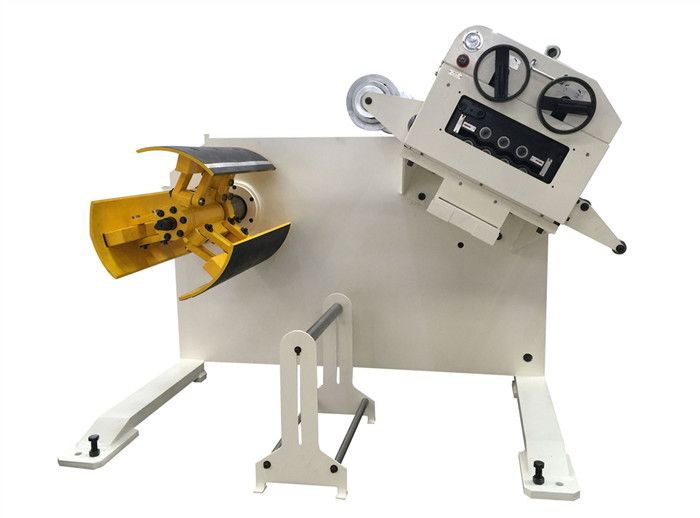

Alisador desbobinador combinado GL

Alisador desbobinador combinado GL

Largura da bobina: 0-600mm

Espessura da bobina: 0,3-3,2 mm

Braço de pressão opcional

O rolo é feito de aço de rolamento sólido. Após o tratamento térmico, cromagem dura e re-moagem, possui alta dureza, boa resistência à abrasão e longa vida útil.

Pode reduzir o loop entre o desenrolamento da bobina e o processo de nivelamento, o que economiza espaço de 2 a 5 m nas oficinas.

Com alça de controle remoto e sistema elétrico automático, possui excelente proteção de segurança operacional.

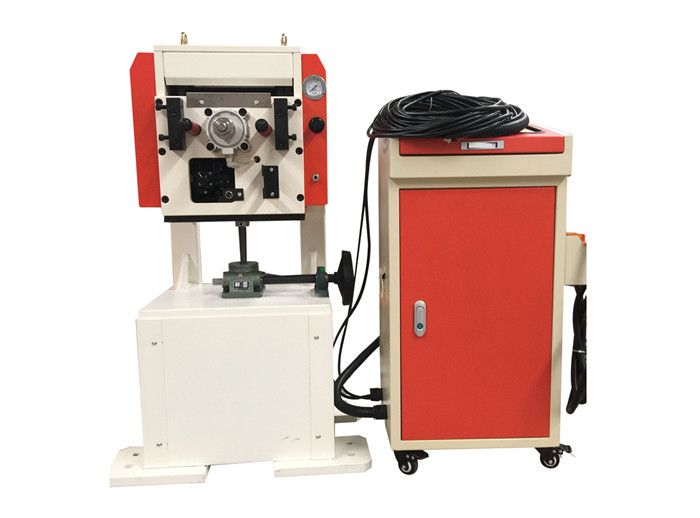

Servo alimentador de bobina RNC/NCF/RF

Servo alimentador de bobina RNC/NCF/RF

A construção de estrutura de aço estabilizada torna a qualidade da máquina mais confiável.

A estrutura mecânica de alta concentricidade garante melhor desempenho de alimentação da bobina.

A dureza do rolo vem HRC60-62°, Rolo superior acionado por engrenagem com recursos anti-folga para garantir o antiderrapante.

Drivers de alta precisão, utilizando os recursos de servo motores de alta resolução e servo acionamento com baixa inércia, garantem uma precisão confiável de alimentação da bobina.

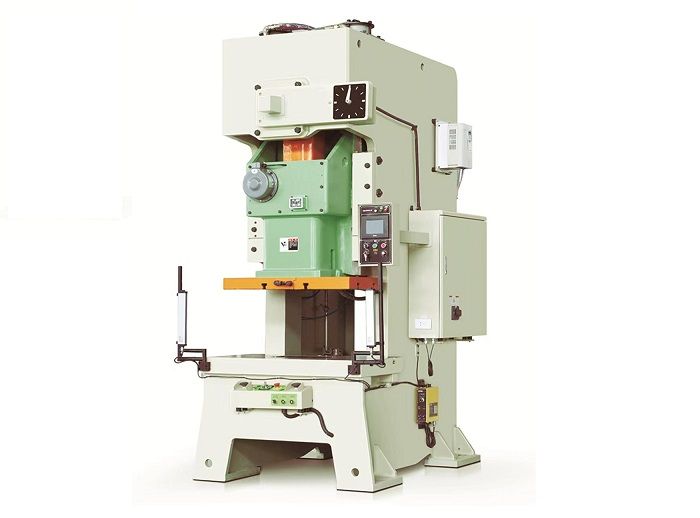

Imprensa de estampagem APA/APC/APM (35-315Ton)

Imprensa de estampagem APA/APC/APM (35-315Ton)

Tipo: máquina de prensa mecânica

Capacidade de tonelagem: 35-315ton

Corpo soldado em aço, tratamento de têmpera, alta rigidez, precisão e estabilidade, baixa folga integrada, pequena alteração na altura do molde.

Pequeno desvio do centro dinâmico, vida útil do molde em grande escala, pequena transfiguração para prensa.

Virabrequim localizado verticalmente, estrutura compacta.

O virabrequim passa por um tratamento de retificação após a têmpera de alta frequência.

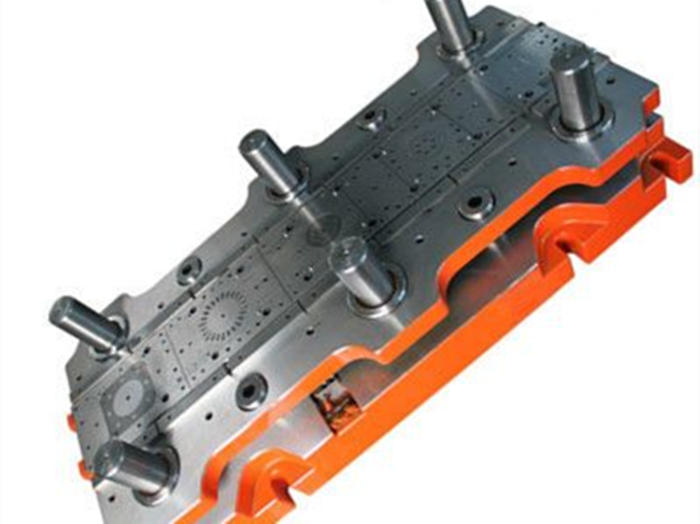

Dados progressivos

Dados progressivos

A estampagem progressiva é um processo usado durante a conformação de metais que pode criar peças para uma série de indústrias. As matrizes progressivas são frequentemente utilizadas na produção de maior volume, com seus componentes projetados para funcionar em taxas mais altas de velocidade.

Personalizado de acordo com o desenho das peças do cliente.

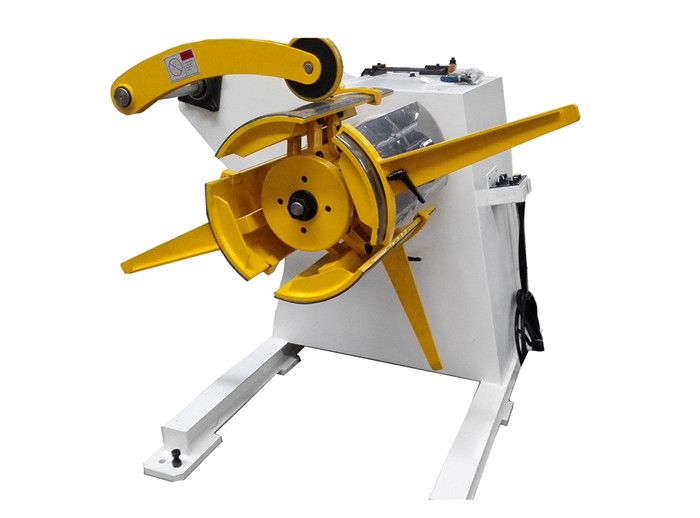

Máquina Rebobinadora MT/MT-F

Máquina Rebobinadora MT/MT-F

Poder de recuo: Moterizado

Expansão de recuo: Manual

Braço de pressão: tipo pneumático, sem roda PU moterizada

Dimater interno da bobina: 508mm

Diâmetro externo da bobina: 1200mm

Máx. peso de carregamento: 3000kgs

É usado para recuar as tiras da bobina.
