Linha de processamento de bobina de função completa

O aço de alta resistência é ligado a outros metais – cromo, molibdênio, manganês, níquel, silício e vanádio – para criar produtos com alto rendimento e excelente resistência à tensão e à fadiga. Portanto, isso significa que a linha de processamento de bobina de função completa é mais exigente do que qualquer outra máquina. A SunRui pode ajudá-lo a construir uma nova linha de estampagem de chapas metálicas de alto desempenho para suas peças de estampagem automotiva.
Linha de processamento de bobina de função completa

Material aplicável



Tipo de matéria-prima: aço de alta resistência, aço de metal laminado a quente, aço de metal laminado a frio, aço de metal galvanizado, aço inoxidável etc.

Força de rendimento: ≤613 N/mm2

Resistência à tração: ≤980 N/mm2

Largura da bobina: 100-1800 mm

Espessura do material: 0,6-6,0 mm/0,8-9,0 mm/1,5-12 mm

Máx. Peso da bobina: 25ton

Velocidade de alimentação: 20m/min



Configuração da linha da bobina

Máquina desbobinadora MFL-GF/MFL-H

Máquina de estampagem

Progressivo (para opcional)

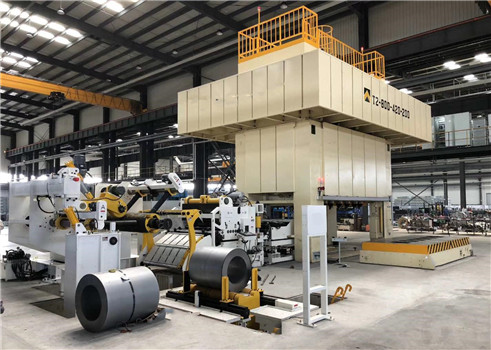

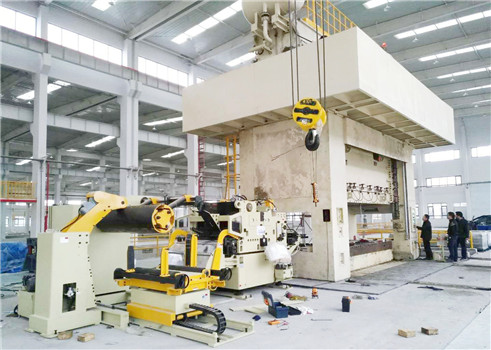

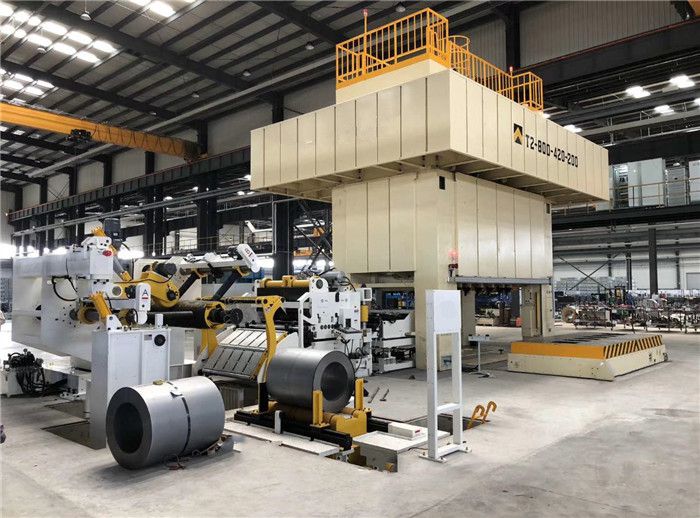

A linha de processamento de bobina de função completa está funcionando na fábrica do cliente

Linha de processamento de bobina de função completa   Linha de processamento de bobina de função completa

Vantagens da linha de processamento de bobina de função completa

Como o mais recente equipamento de automação de sala de impressão na indústria de estampagem de chapas metálicas, a linha de alimentação de bobina compacta da série Sunrui MLF representa sem dúvida a mais avançada tecnologia de alimentação automatizada.



Não é complicado completar a alimentação automatizada das folhas, e o grau de automação, estabilidade e precisão de nivelamento dos clientes de estampagem estão geralmente preocupados.



A linha de alimentação de bobina compacta da série MFL também alcança operação simples, manutenção simples, funções completas, economia de energia e proteção ambiental, aparência bonita, alta completude, etc., e também pode atender a alta altura de várias placas grossas e placas de alta tensão.



Controle modular Fácil de operar e manter



Sunrui MFL4-GF série alta tensão linha de alimentação de bobina compacta não é apenas uma simples integração de 3 peças da máquina: desbobinamento, nivelamento e alimentação, mas também enfatiza o controle altamente integrado nas operações de controle.



O controle da estação hidráulica, o carro hidráulico, o motor do desbobinador, o eixo principal, o inversor (de nivelamento), o dispositivo de nivelamento e o servo motor de alimentação estão todos conectados ao sistema do módulo de controle PLC da parte de controle principal.



O controle digital simples da tela de toque de alta precisão de 7 polegadas torna o uso da máquina de ajuste de linha de alimentação de bobina compacta muito simples e conveniente, e o grau de inteligência é extremamente alto. O pessoal de operação e manutenção pode operar sem treinamento profissional.



Design de estrutura confiável e combinação perfeita



1. Carro de bobina com dispositivo de rolo: O rolo de material pode ser movido suavemente para o eixo do desenrolador para realizar o processo de alimentação automática do rolo de material.



2. Dispositivo de braço de pressão: Dispositivo de braço de pressão pneumática, com motor de redução de engrenagem, auxilia a alimentação de material durante o desenrolamento para completar o desenrolamento estável de bobinas de várias espessuras.



3. Braço de apoio: braço de pressão hidráulica, conveniente para carregamento, alimentação e alimentação.



4. Controle de arco de material fotoelétrico: Dois conjuntos de controle fotoelétrico são usados para controle de arco de material. Quando a bobina da bobina entra na faixa fotoelétrica do primeiro grupo, o desbobinador desacelera e funciona. Ao entrar na faixa fotoelétrica do segundo grupo, o desbobinador para, realizando o controle de conversão de frequência totalmente automático.



5. Método de frenagem: A peça do desbobinador adota o dispositivo de freio a disco pneumático, que tem um bom efeito de frenagem e impede efetivamente que as tiras da bobina se espalhem devido à inércia rotacional durante a frenagem.



6. dispositivo de alimentação de entrada da bobina: o uso de duas varas para enviar o tipo de estrutura de material de pressão hidráulica, o motor hidráulico através do redutor, aciona o trabalho do rolo de pressão superior e inferior, o clipe de cabeça da bobina no endireitador alimentador mainframe.

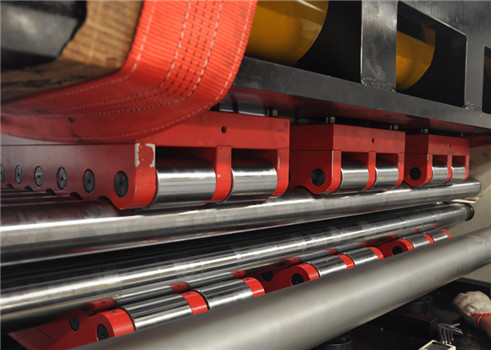

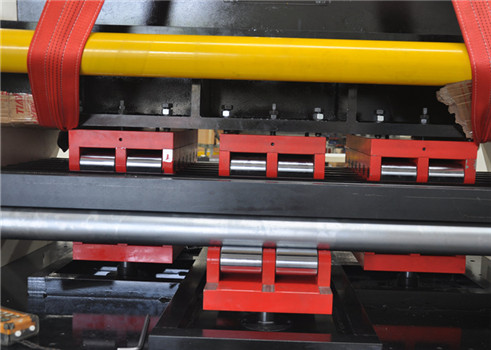

7. Rolo de alisador com rolo de apoio: Linha de alimentação de bobina de alta resistência, equipada com rolos de endireitamento GCr15 de alta qualidade, com alcance de dureza HRC 60. Ajuste de folga de rolo elétrico de precisão combinado e sistema de controle servo, alcança um desempenho de alisamento de alta precisão. Para evitar as arestas causadas por rolos de endireitamento sobrecarregados, a SUNRUI implementa rolos de apoio nas linhas de alimentação de bobinas, para material de alta resistência ou bobinas de espessura mais larga ou grossa. Esses grupos de rolos de apoio transportarão as cargas de força de separação para obter um melhor desempenho de endireitamento.


Linha de processamento de bobina de função completa  Linha de processamento de bobina de função completa


8. Modo de ajuste de endireitamento elétrico: Depende da especificação diferente da bobina, o ajuste da folga do rolo elétrico ajudará você a definir o valor de endireitamento ao instalar a linha de alimentação da bobina.

Nosso programa auto-desenvolvido ajustará o valor de endireitamento automaticamente durante um processo de manuseio da bobina, sem o trabalho de um operador.
