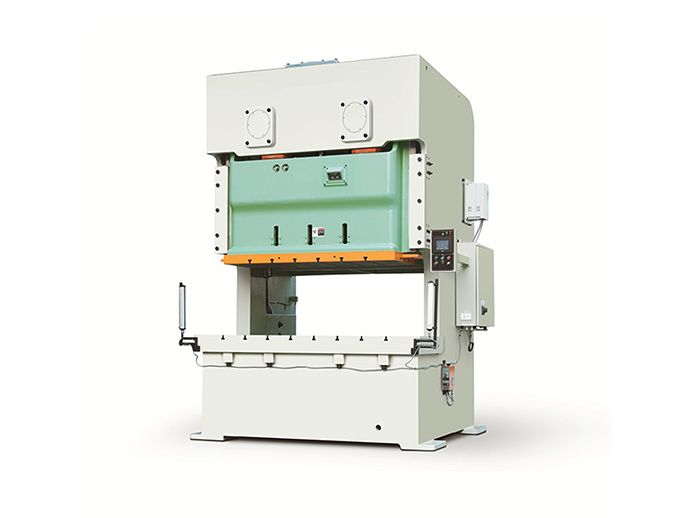

Máquina de prensa de quadro de manivela dupla

A máquina de prensa de quadro C de manivela dupla aciona o volante pelo motor, aciona o mecanismo da biela do virabrequim por embreagem e engrenagem de transmissão para mover o controle deslizante para cima e para baixo e aciona o molde de tração para moldar a placa de aço. dividido em bloco deslizante dentro e fora do controle deslizante, dentro do punção ou matriz do molde de acionamento do slider, fora da pressão do controle deslizante para acionar o molde para a bobina, primeira ação do aro de pressão durante a borda de aço de tração, ação do bloco deslizante interno esticar novamente.
A máquina de prensagem C Frame de manivela dupla é usada para estampagem, perfuração, dobra e formação de chapas de aço e peças de matriz progressiva de alta velocidade. Caracteriza-se por operações de estampagem contínua de alta precisão, alto rendimento e alta estabilidade.

Com design de alta rigidez na estrutura da máquina, o corpo da prensa de alta precisão é soldado de chapa de aço de qualidade e tratado pela eliminação de tensão, melhora a estabilidade e a confiabilidade da precisão da máquina. Curso ajustável da corrediça em 8 marchas, para atender o processamento de punção para várias matrizes.
Funções da máquina de prensa elétrica:

1. Mantenha o centro de transmissão e o centro da máquina em uniformidade, garanta a precisão da prensagem.

2. A fim de garantir o funcionamento estável e suave da máquina, adota o design de placas simétricas com balanceador.

3. A precisão do ajuste do molde até 0,1 mm, é seguro, confiável e conveniente para ajustá-lo.

4. Manivela, engrenagem e barra de conexão são endurecidas e fresadas oxidadas, com desempenho mecânico super abrangente e função durável.

5. Embreagem/freio de alta sensibilidade confiável e válvula eletromagnética gêmea atualizada internacional, protetor de sobrecarga pode garantir a precisão do funcionamento e parada do controle deslizante e produção segura da máquina.

6. Design estrutural razoável, é benéfico para a produção automotiva e reduz custos, melhora a eficiência.

7. Princípio de design avançado, baixo ruído, baixo consumo, baixo custo, economia de energia.

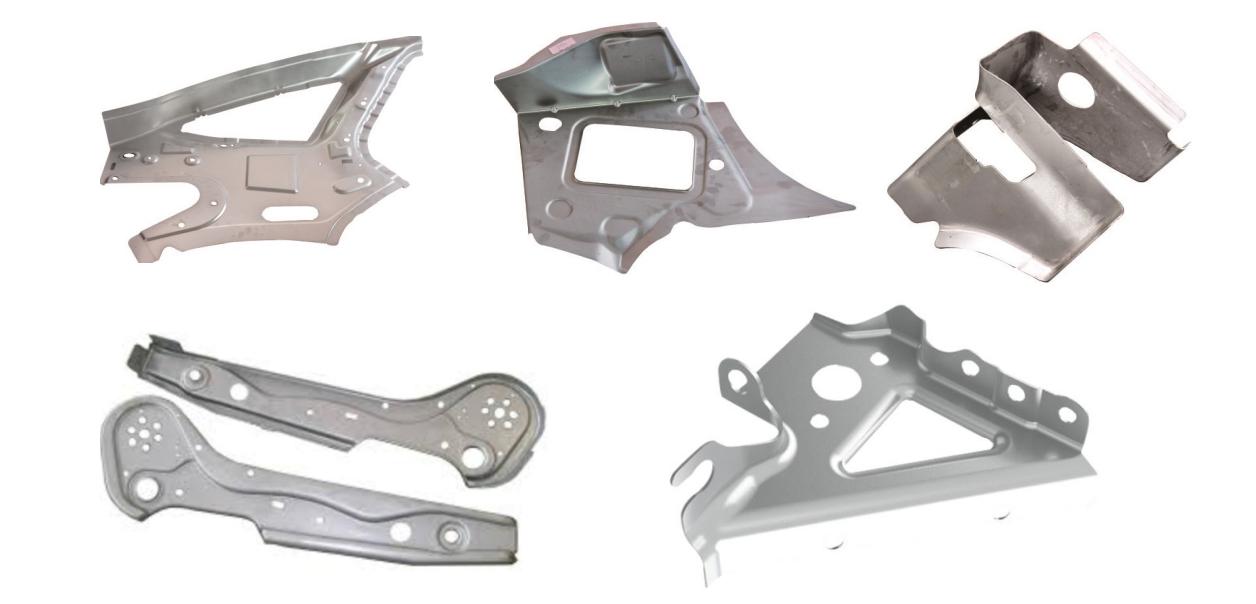

A máquina de prensa de quadro C de manivela dupla é adequada para todos os tipos de estampagem de chapas de metal, incluindo peças de hardware, eletrodomésticos, ferragens para móveis, acessórios para motocicletas, acessórios para telefones celulares, acessórios para computadores e assim por diante.

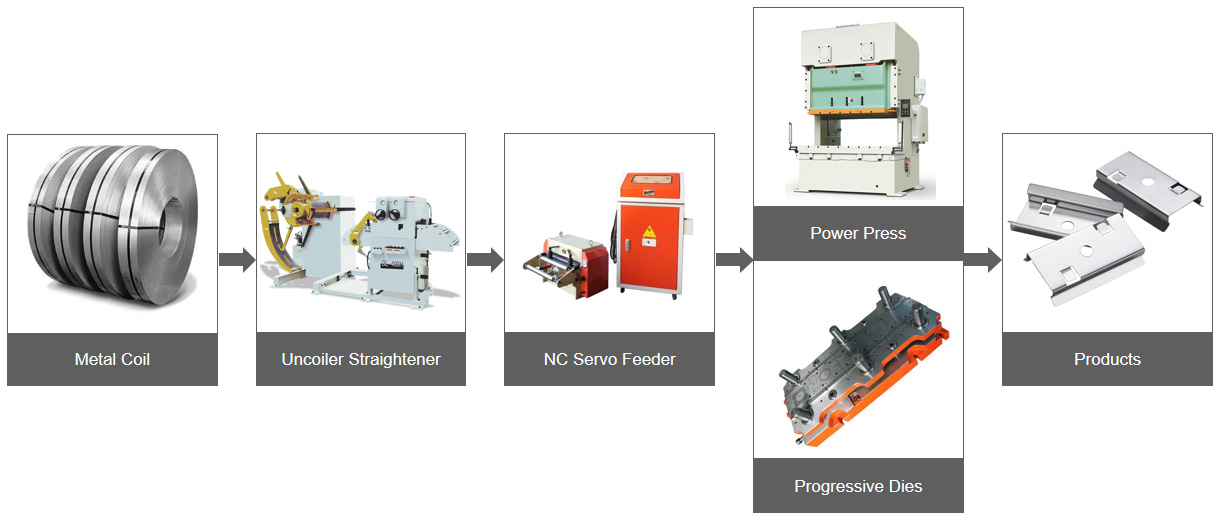

A configuração da linha de estampagem de chapas metálicas.

Passo-1: Máquina de desbobinador, bobina de carregamento e bobina de desenrolamento e nivele as tiras.

Passo-2: Nc Servo Feeder, bobina de alimentação para prensar a máquina.

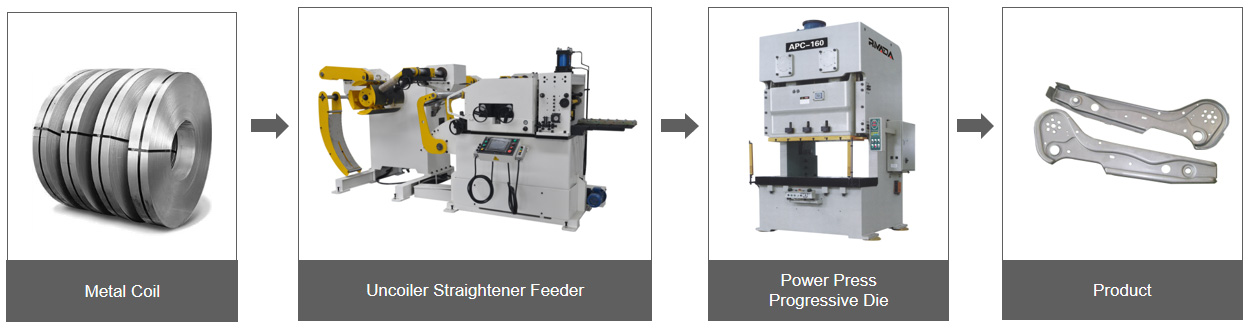

Passo-1: Máquina alimentadora do alisador, bobina de carregamento e tiras de bobina de desenrolamento e nivele e alimente as tiras na máquina de prensa.

Passo-2: Máquina de prensagem com os moldes, pressionando até o produto final.

● Corpo soldado de aço, tratamento de têmpera, alta rigidez, precisão e estabilidade, baixa folga integrada, pequena alteração na altura do molde.

● Pequeno desvio do centro dinâmico, vida útil do molde em grande escala, pequena transfiguração para prensa.

● O virabrequim passa por um tratamento de retificação após a têmpera de alta frequência.

● A engrenagem de transmissão é de dentes retos, a superfície do dente é temperada e tratada termicamente por frequência média, com alta precisão de transmissão, alta precisão de malha, transmissão suave, grande capacidade de rolamento, forte força de engrenagem, baixo ruído e outras vantagens. Garanta uma lubrificação confiável.

● O sistema de transmissão síncrona é um conjunto de sistema de engrenagem conectado pela engrenagem principal, para garantir a operação do eixo de acionamento da máquina de transmissão síncrona e a sincronização do movimento do slider, de modo a garantir a sincronização do sinal de controle e do movimento do slider.

● O bloco deslizante adota trilho guia de oito lados superlongo com alta precisão de orientação e boa resistência ao desgaste. A folga do trilho de guia pode ser ajustada pelo parafuso push-pull. A placa guia do bloco deslizante é feita de liga de cobre-níquel.

● O controle deslizante está equipado com um dispositivo de proteção contra sobrecarga hidráulica, tipo gás-líquido, a resposta de sobrecarga será gerada quando a tonelagem nominal for de cerca de 5%, e o controle deslizante parará automaticamente quando o alarme for acionado. Após sobrecarga, o tempo de recuperação da pressão é inferior a 3 minutos e o botão de descarga manual é ajustado.

● A estrutura é forte o suficiente para suportar o peso da máquina e a vibração gerada pela puncionadeira.

● Processamento de alta precisão, operação de alta eficiência, máquina para garantir produtos de alta qualidade.

● Facilitar a operação de implementação, forma de guia de seis superfícies tipo travamento fixo, corte de baixo ruído, estado operacional seguro e confiável.
