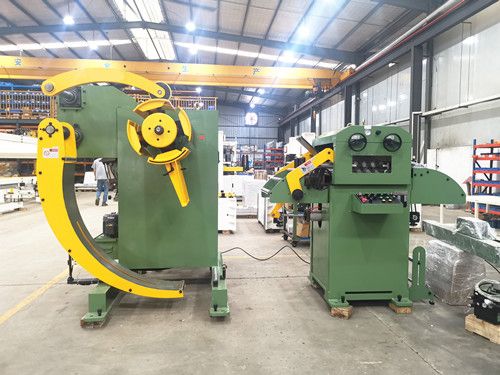

Desbobinador Hidráulico Endireitador GL-H (0,4-4,5 mm)
Material Aplicável
Tipo de matéria-prima: aço de metal laminado a quente, aço de metal laminado a frio, aço de metal galvanizado, aço inoxidável etc.
Largura da bobina: 100-800 mm
Espessura do material: 0,5-4,5 mm
Peso da bobina: 3000kgs
Diâmetro interno: 450-530mm
Diâmetro externo: 1200mm
O carro da bobina é opcional A expansão hidráulica é opcional
Velocidade de trabalho: 16m/min
Breve Perfil

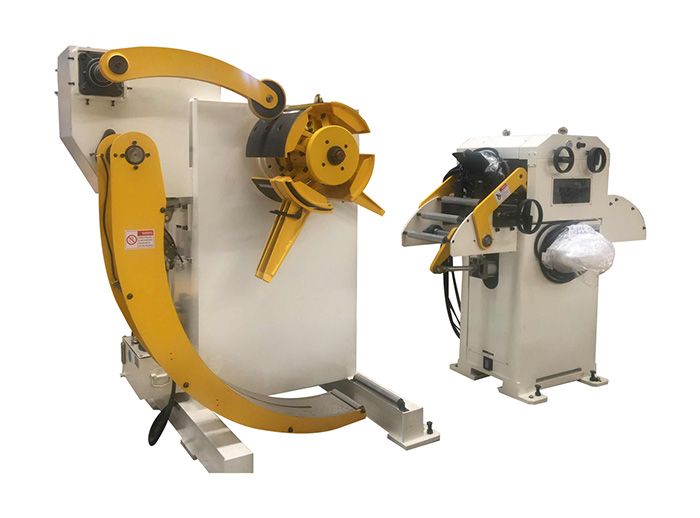

Desbobinador hidráulico desbobinador e endireitador de montagem máquina 2 em 1, poderia efetivamente economizar o espaço de instalação, reduzir o segmento de transição de material de precisão no processo de endireitamento, então poderia maximizar o desenvolvimento do desempenho da máquina.
Pode desenrolar e endireitar a bobina de chapa de metal de largura 100-800mm e espessura de 0,5-4,5mm, peso da bobina de 1000kgs a 3000kgs.
É adequado para estampagem de hardware, produtos elétricos, shell de computador e assim por diante.
Com pressão pneumática no ajuste de distância do rolo do alisador superior e inferior e ajuste da engrenagem helicoidal, ele pode obter desempenho de endireitamento de precisão para muitos tipos diferentes de material de chapa metálica.
É uma solução compacta para sistemas que requerem um endireitamento preliminar sensível antes de serem acionados. Você pode ter um driver ou um driver com alisador projetado para o tipo de chapa metálica padrão.
Se for necessário um endireitamento adicional antes de mudar para uma nova linha de produtos ou em caso de troca de chapa, o desbobinador com alisador será a solução para você. Esta máquina é preferida como solução adicional aos sistemas em execução e sempre que se prevê uma mudança de folha. Ao utilizar este tipo de desbobinador, é possível fornecer abridores que podem abrir as folhas em diferentes sensibilidades sem interferir no driver.
Característicos
● Nosso desenrolador padrão é motorizado.
● Integrado com desbobinador e alisador, economiza volume, adequado para processamento de placas. Ajuste automaticamente o tempo de alimentação de acordo com a velocidade de saída.
● Use contato eletromagnético e peças elétricas, longa vida útil.
● Um controle de velocidade variável é usado em operação normal e de alta velocidade, controle por conversores de frequência modernos, acompanhe o endireitamento, alimentação estável.
● Construído com estrutura altamente rígida e projetado com um poderoso alisador motorizado.
Parámetro básico
| Modelo | GL-300H | GL-400H | GL-500H | GL-600H |
| Largura do Material | 300 | 400 | 500 | 600 |
| Espessura da bobina | 0.5-4.5mm | |||
| Rolo do alisador | Ø68mm*7pcs(4 em cima/3 em baixo) | |||
| Diâmetro interno da bobina | Φ450-530 mm | |||
| Diâmetro externo da bobina | Φ1200 mm | |||
| Peso da bobina | 2000 kg | 2000kg | 3000 kg | 3000 kg |
| Motor desbobinador | 1.5kw | |||
| Motor do alisador | 1.5kw | 2.2kw | 2.2kw | 3.7kw |
| Maneira de prensagem de rolo | Haste pneumática | |||
| Maneira de ajuste de rolo | Ajuste excêntrico do sem-fim da turbina | |||
| Inversor | Delta,Taiwan | |||
| Maneira de Expansão | Manual ou Hidráulico | |||
| Velocidade de alimentação | 16m/min | |||
| Braço de pressão | Hidráulico | |||
Partes Principais

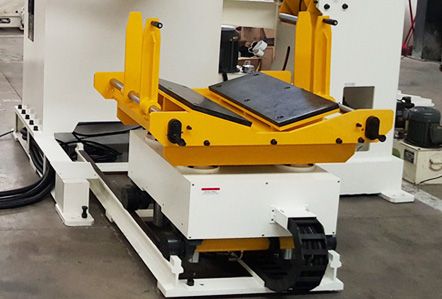

Carro de bobina (opcional)
● O carro da bobina é um dos opcionais para o cliente. Ele é instalado na lateral da peça do desbobinador e pode alimentar automaticamente a bobina na máquina alisadora com precisão e rapidez.
● A superfície do carro da bobina é do tipo V com processo de tratamento de superfície com jateamento de areia, pode proteger a superfície do material de arranhões e a principal função é ajudar a carregar as bobinas no rack do fuso das peças do desbobinador.
● Defletores de guia de bobina ajustáveis evitam que bobinas estreitas sejam despejadas
● O carro da bobina avança e retrocede pelo motor hidráulico
● Carro de bobina subindo e descendo suavemente pelo cilindro hidráulico
● Compartilhe o poder com a máquina desbobinador

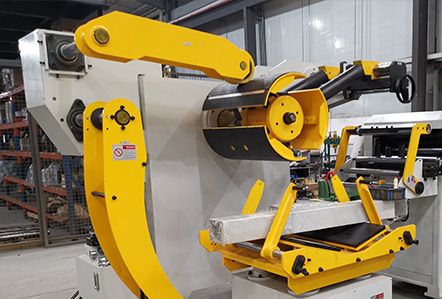

Peça do Desbobinador
● O gabinete de controle do motor do alisador de desbobinador combinado de material é relativamente independente, também usa seu próprio conversor de frequência, o que significa que pode ser mais eficaz proteger a máquina para garantir que não seja distorcida quando ● submetida a outras forças externas.
● O sistema de acionamento da máquina de endireitamento é conjunto universal e transmissão de engrenagem, que pode efetivamente evitar danos ao material devido à rotação passiva da roda.

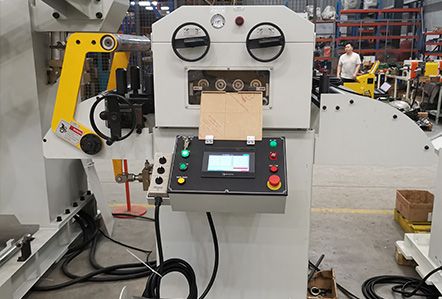

Parte de alisamento
● A roda de endireitamento tem indicador de discagem, pode encontrar os pontos de nivelamento rapidamente. Fortalece a rigidez do rolo de acordo com a roda de contrapressão de endireitamento e, em seguida, melhora o efeito de endireitamento.
● A vida útil da máquina será mais longa com a adição do sistema de lubrificação.OEM aceito, pode alterar a carga do rack, parâmetros de correção e também pode de acordo com a necessidade de fazer expansão hidráulica do braço de pressão de energia ou sem alimentação, etc.
