Linha de estampagem de bobinas para peças de estampagem automotiva

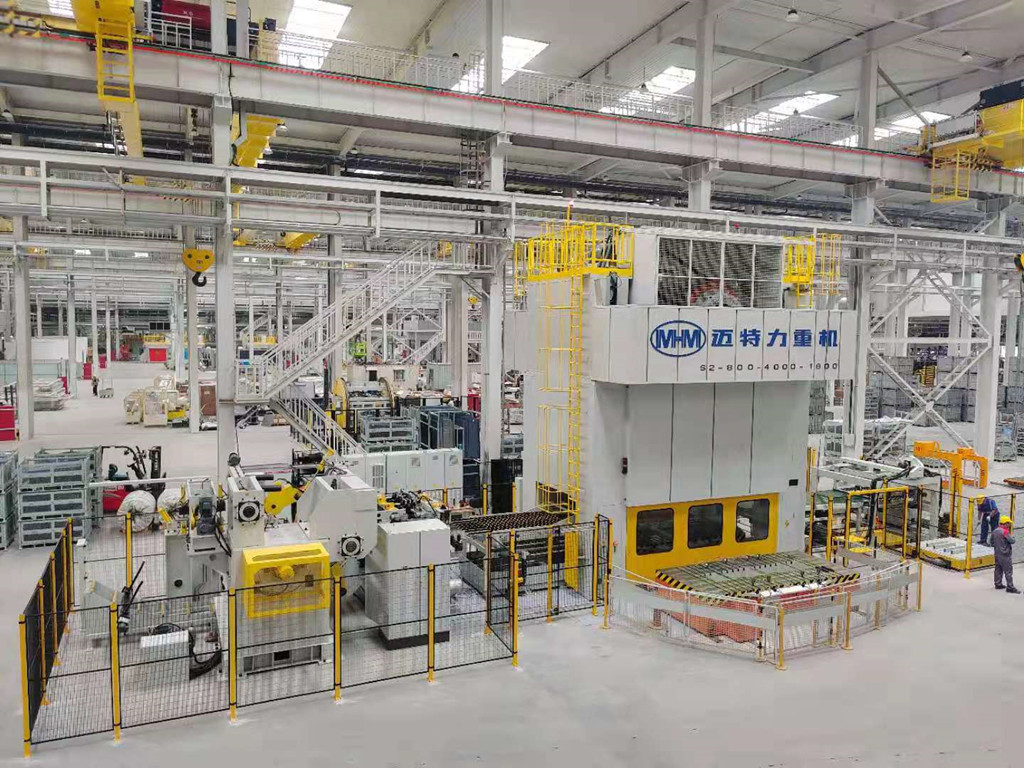

A linha de prensagem de bobinas que é combinada com uma linha de processamento de tiras de bobinas, uma máquina de prensa mecânica (ou uma máquina de cisalhamento hidráulica) e um empilhador automático de peças em branco, que é o básico de todas as grandes plantas de prensagem. No entanto, usar uma linha de blanking também pode ser lucrativo para plantas de prensagem menores.
Ao desacoplar o processo de corte e conformação, mais espaço é criado em sua prensa de conformação para outros processos ou você pode reduzir a força da prensa de conformação. Graças à utilização ideal do material, você também pode minimizar seus requisitos de material e aumentar consideravelmente a flexibilidade do seu processo de produção. Ao mesmo tempo, a alta capacidade de produção de nossa linha de estampagem permite que você opere vários processos de moldagem simultaneamente. A economia de custos é até viável se você for capaz de cortar os espaços em branco por conta própria loja e não precisa mais comprar espaços em branco adicionais.
Sempre temos uma visão geral de todo o processo, da bobina à pilha em branco. Se você precisa de corte longitudinal, corte trapezoidal ou corte de contorno, a SunRui pode fornecer a solução certa para seu processo de produção.
Parâmetro básico para linha de blanking de prensa de bobina
| Material aplicável | Chapa de aço de alta tensão | ||||||||||||||||||||||||||||||
| Resistência do material | Força de rendimento≤650MPa | ||||||||||||||||||||||||||||||
| Largura de bobina adequada | 130-1600mm | ||||||||||||||||||||||||||||||
| Espessura do material aplicável | 0,6-4,0 mm | ||||||||||||||||||||||||||||||
| Comprimento de alimentação | 9999,99mm | ||||||||||||||||||||||||||||||
| Diâmetro interno da bobina | Φ508/610mm | ||||||||||||||||||||||||||||||
| Diâmetro externo máximo da bobina | Φ700-Φ1600mm | ||||||||||||||||||||||||||||||
| Peso máximo da bobina | 16.000kgs | ||||||||||||||||||||||||||||||
| Velocidade | 35m/min | ||||||||||||||||||||||||||||||
| Temperatura de condição | -10℃ － 45℃ | ||||||||||||||||||||||||||||||
| RH | ≤95％ | ||||||||||||||||||||||||||||||
| Poder | AC380V ± 10%, 50HZ ± 2%, 3PH, 5 Linhas (pode ser alterado de acordo com sua exigência) | ||||||||||||||||||||||||||||||
| Pressão pneumática | 0,5 MPa | ||||||||||||||||||||||||||||||
| Direção de corrida | Da direita para a esquerda | ||||||||||||||||||||||||||||||

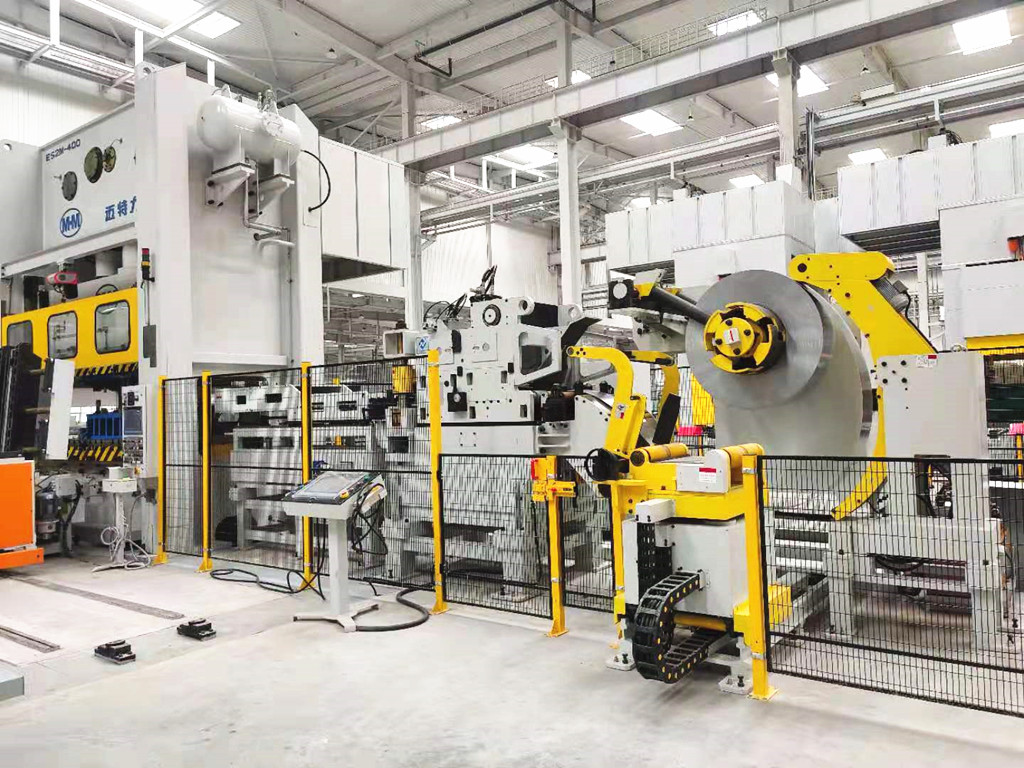

Máquina principal para linha de prensa de bobina
Equipamento de processamento de bobina compacta

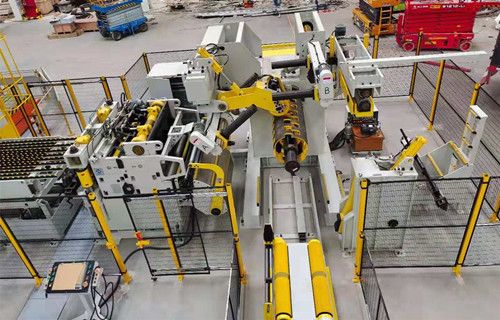

Este equipamento compacto de processamento de bobinas combina a parte de desenrolamento, nivelamento e alimentação em 1 unidade.
Em primeiro lugar, a bobina será carregada no carro da bobina e um cilindro hidráulico para acionar o carro da bobina para levantar a bobina suavemente, garantindo a carga segura da bobina na operação da peça do desbobinador.
Em segundo lugar, depois que a estrutura do desbobinador carrega a bobina, ela inicia o processo de desenrolamento com velocidade variável.
E então conduzirá as tiras de bobina nas peças do alisador e alimentador, após o processo de nivelamento e alimentação, as tiras de bobina serão enviadas para a prensa mecânica e matriz progressiva para o processo de estampagem.
Dispositivo de alimentação de cauda
Existe um dispositivo de alimentação de cauda no final da saída do alimentador. Quando a cauda atinge o dispositivo de alimentação servo principal, o sistema de controle controla o fechamento do rolo do micro alimentador, a extremidade frontal do rolo alimentador é aberta e o rolo de alimentação da cauda é enviado para a produção do molde. O dispositivo de alimentação da cauda tem a função telescópica elétrica. Quando estendido, pode ficar próximo à borda da matriz para maximizar a utilização da tira de bobina e, quando retraído, pode atingir a borda externa da placa da mesa de trabalho.

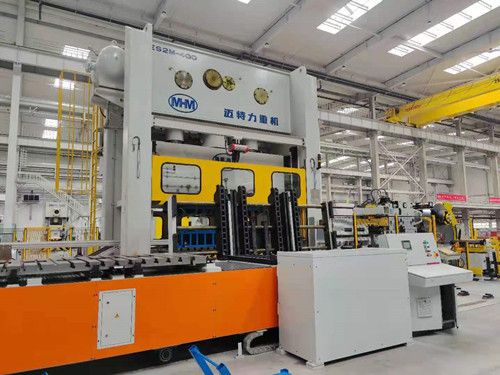

Máquina de prensa mecânica
Geralmente a máquina de prensa mecânica é fornecida pelo cliente.
A capacidade de tonnge da máquina de prensa: 800-1000ton

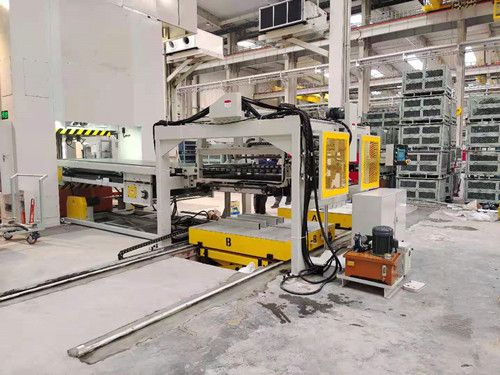

Correia transportadora com dispositivo empilhador automático

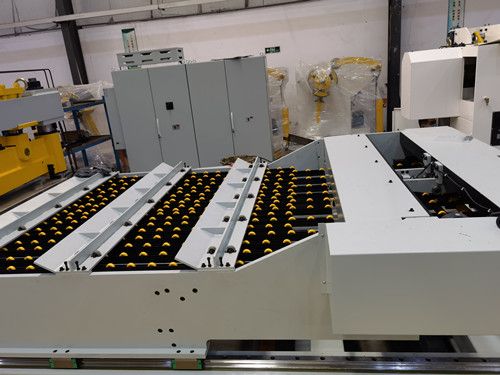

Quando é produção automática, o carro de empilhamento se move para a posição de recebimento, e o mecanismo de elevação hidráulico no poço levanta e fica pronto para receber as folhas de comprimento de corte e, ao mesmo tempo, a folha de comprimento de corte é transferida para a plataforma de recebimento por correia transportadora , quando as folhas caem para a plataforma de recepção da correia transportadora e isso acionará o sensor para controlar a ação do cilindro de flapping, e a frequência de ação do cilindro de flapping pode ser definida no sistema.
Ao mesmo tempo do empilhamento de folhas, o carro cairá gradualmente através do console do sensor. Quando a contagem de folhas atingir o valor definido, ele emitirá o sinal para parar e aguardar que o próximo carrinho de recepção de folhas solte o material quando atingir a posição e a folha inicia uma nova rodada de empilhamento de folhas.
