Bobinas de ponta dupla trabalhando com máquina formadora de rolos para uma troca rápida de bobinas
2 conjuntos de bobinas de extremidade dupla trabalhando com máquina formadora de rolos estão prontos para entrega no Reino Unido
Bobinas de extremidade dupla, também chamamos de máquina de desbobinador duplo, máquina de desbobinador duplo está trabalhando com máquina perfiladeira para uma aplicação de estampagem de troca rápida de bobina.
O desbobinador hidráulico de cabeça dupla é uma opção que os clientes podem escolher para substituir o desbobinador de cabeça simples padrão. Isso permite que os clientes sempre tenham uma bobina de aço sobressalente carregada no desbobinador, o que reduz drasticamente a troca de bobinas ao longo do tempo. Isso significa uma grande redução no tempo de inatividade entre as trocas de bobinas para aumentar a produção.
O carro da bobina carregará a bobina e a transportará para a parte de expansão e contração de um dos eixo do desbobinador e a plataforma de suporte suporta o diâmetro interno da bobina. Quando está na operação automática, o eixo principal gira intermitentemente através das instruções de controle de pressionar o botão, o desbobinador de cabeça dupla é usado para transportar dois conjuntos de mecanismo de expansão do desbobinador na mesma estrutura do desbobinador, que podem ser girados juntos e trocados. Na produção, dois conjuntos de mecanismo de expansão da bobina são usados respectivamente para o desenrolamento automático e a preparação do desenrolamento. Quando uma cabeça da bobina é usada, a outra cabeça do desbobinador estará pronta para desenrolar com uma nova bobina, o sistema pode realizar a função de mudança rápida.

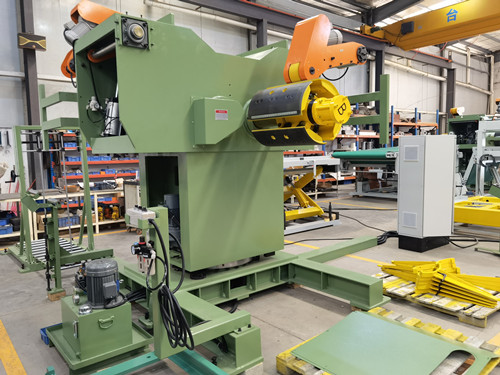

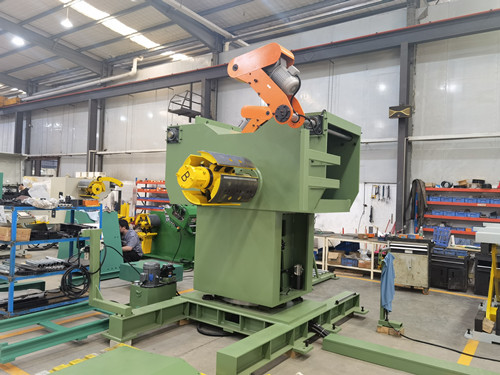

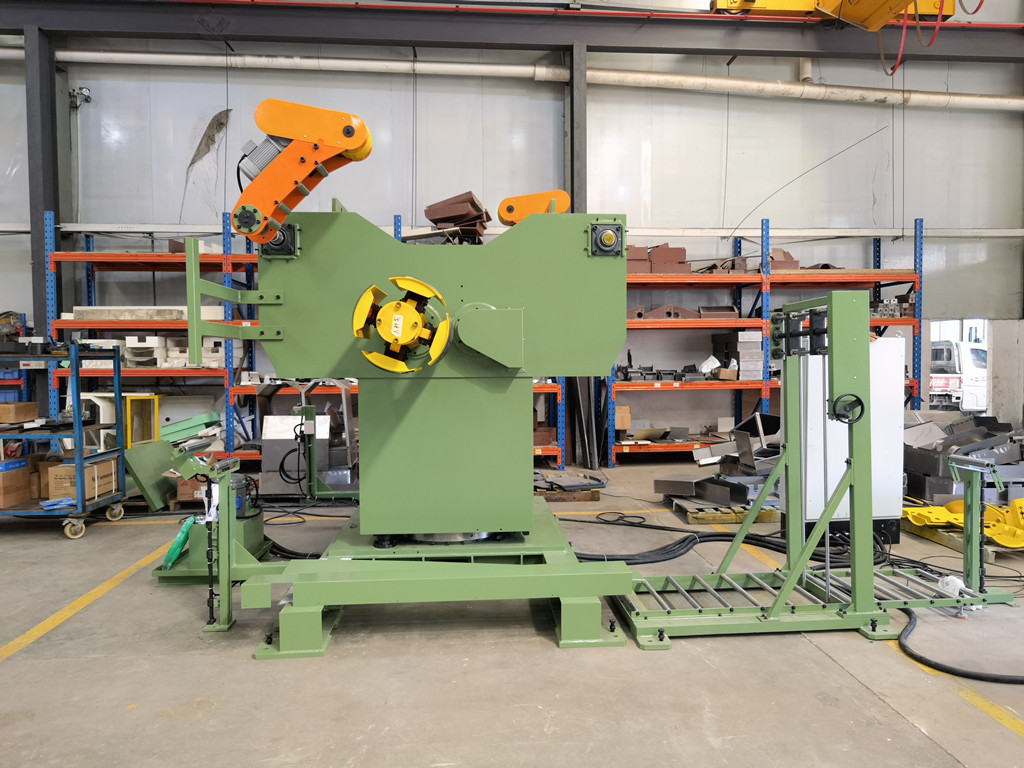

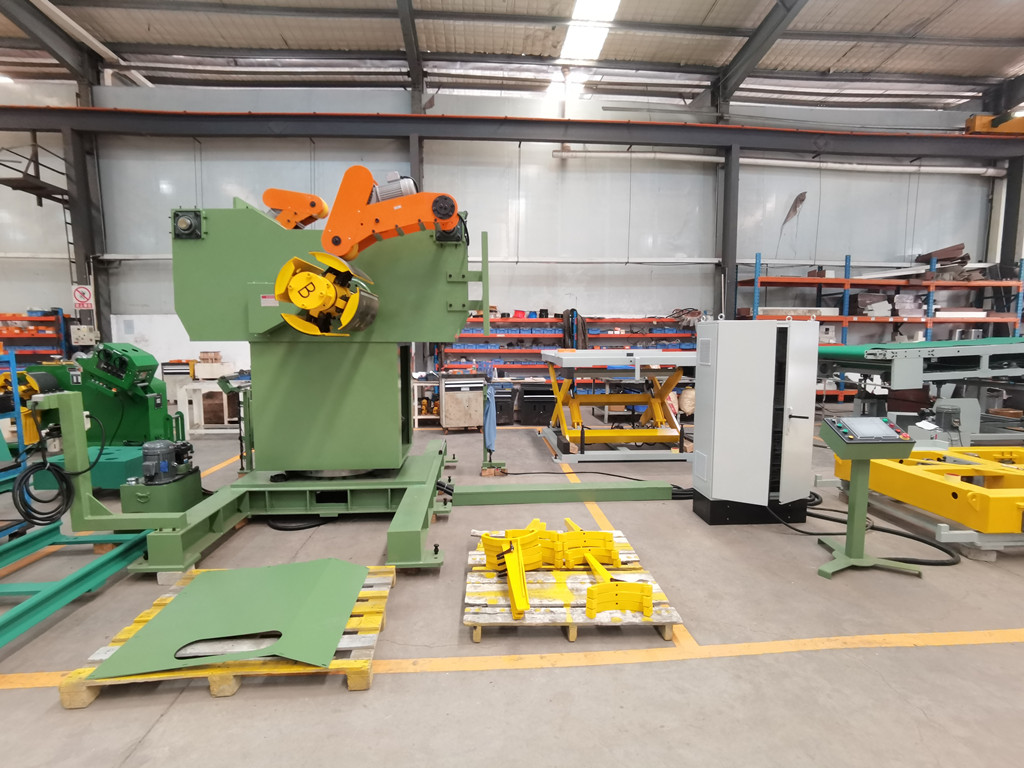

Aqui com as fotos de 2 conjuntos de bobinas de dupla extremidade para uma aplicação de estampagem de metal de troca rápida de bobina está testando em nossa fábrica e pronta para entrega no Reino Unido.
Esta máquina pode desenrolar a espessura de 0,3 mm a 3,2 mm, largura de até 500 mm e peso de carga de até 6000 kg por lado, a velocidade de desenrolamento é de até 60 m/min.
A SunRui sempre pode fornecer o equipamento de alimentação de bobina adequado e de alto desempenho para seu aplicativo de estampagem de chapas metálicas
Parâmetro Básico para Bobinas de Duas Pontas
| Modelo | DBMT-500 | ||||||||||||||||||||||||||||||
| Material aplicável | Alumínio, GI, Cilindro a frio, SS | ||||||||||||||||||||||||||||||
| Resistência do material | Força de rendimento≤245Mpa | ||||||||||||||||||||||||||||||
| Máx. Largura da bobina | 500 mm | ||||||||||||||||||||||||||||||
| Máx. Peso da bobina | 6000kgs (por lado) | ||||||||||||||||||||||||||||||
| Espessura da bobina adequada | 0,3-3,2 mm | ||||||||||||||||||||||||||||||
| Diâmetro interno da bobina | φ480mm-φ520mm | ||||||||||||||||||||||||||||||
| Diâmetro externo da bobina | φ1500mm | ||||||||||||||||||||||||||||||
| Velocidade | 60m/min | ||||||||||||||||||||||||||||||
| Expansão do mandril | Expansão hidráulica | ||||||||||||||||||||||||||||||
| Motor desbobinador | 5,0 HP x 2 + inversor x 2 | ||||||||||||||||||||||||||||||
| Braço retentor | 8 peças | ||||||||||||||||||||||||||||||
| Modo de freio do eixo | Freio a disco a ar no modo manual | ||||||||||||||||||||||||||||||
