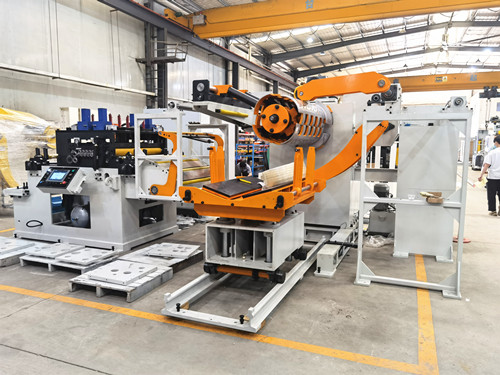

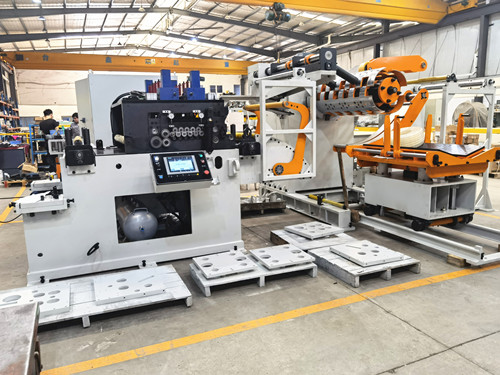

Linha de processamento de bobina de alimentador Nc nivelador para estampagem de aparelhos elétricos
Alimentador Nc Nivelador Para Estampagem de Aparelhos Elétricos
As peças de estampagem são amplamente utilizadas em muitas indústrias, como a indústria de eletrodomésticos. Por que mais e mais facotry escolhem o processo de estampagem para fazer as peças de estampagem? Porque o processo de estampagem tem as vantagens de alta precisão, baixo custo de processamento e alta eficiência de produção.
Esta máquina alimentadora niveladora NC é projetada para aço inoxidável fino e grosso para peças de estampagem de aço inoxidável, a espessura de 0,3 mm a 1,0 mm com largura de até 1000 mm e requisitos de alta planicidade da superfície.
Parâmetro Básico para Alimentador Nivelador Nc
| Material aplicável | Aço inoxidável | ||||||||||||||||||||||||||||||
| Resistência do material | Força de rendimento≤245MPa | ||||||||||||||||||||||||||||||
| Largura de bobina adequada | 70-1000mm | ||||||||||||||||||||||||||||||
| Espessura do material aplicável | 0,3-1,0 mm | ||||||||||||||||||||||||||||||
| Comprimento de alimentação | 0-9999,99mm | ||||||||||||||||||||||||||||||
| Diâmetro interno da bobina | Φ508mm | ||||||||||||||||||||||||||||||
| Diâmetro externo máximo da bobina | Φ1400mm | ||||||||||||||||||||||||||||||
| Peso máximo da bobina | 8T | ||||||||||||||||||||||||||||||
| Velocidade | 25m/min | ||||||||||||||||||||||||||||||
| Temperatura de condição | -10℃ － 45℃ | ||||||||||||||||||||||||||||||
| RH | ≤95％ | ||||||||||||||||||||||||||||||
| Poder | AC380V ± 10%, 50HZ ± 2%, 3PH, 5 Linhas (pode ser alterado de acordo com sua exigência) | ||||||||||||||||||||||||||||||
| Pressão pneumática | 0,5 MPa | ||||||||||||||||||||||||||||||
| Direção de corrida | Da esquerda para a direita | ||||||||||||||||||||||||||||||
Componentes comprados
| Peças compradas | |||||||||||||||||||||||||||||||
| Nome | Marca | ||||||||||||||||||||||||||||||
| Sistema de Controle de Olhal Elétrico | Omron, Japão | ||||||||||||||||||||||||||||||
| Inversor | Delta, Taiwan | ||||||||||||||||||||||||||||||
| Desacelerar o motor de alimentação | COSTURAR | ||||||||||||||||||||||||||||||
| Cilindro pneumático | FESTO | ||||||||||||||||||||||||||||||
| Valor eletromagnético pneumático | FESTO | ||||||||||||||||||||||||||||||
| Rolamento de endireitamento | NSK, Japão | ||||||||||||||||||||||||||||||
| Servomotor | Siemens, Alemanha | ||||||||||||||||||||||||||||||
| Tela sensível ao toque | Siemens, Alemanha | ||||||||||||||||||||||||||||||
| Controlador programável CLP | Mitsubishi, Japão | ||||||||||||||||||||||||||||||
| Seccionador | Schneider, França | ||||||||||||||||||||||||||||||
| Contator | Schneider, França | ||||||||||||||||||||||||||||||
| Botão de controle | IDEC, Japão | ||||||||||||||||||||||||||||||
| Retransmissão | IDEC, Japão | ||||||||||||||||||||||||||||||
Parte principal para Nc Leveler Feeder

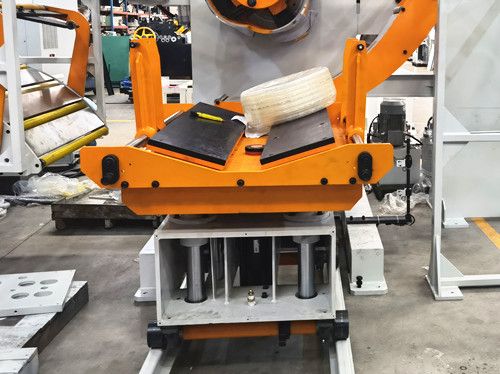

Carro de bobina
Largura da bobina aplicável: 70-1000mm
Diâmetro interno da bobina: 460-550mm
Diâmetro externo da bobina: 1400mm
Máx. Peso de carregamento: 8 toneladas
Maneira de funcionamento: acionamento do motor hidráulico, velocidade de controle do acelerador
Maneira de elevação: Acionamento do cilindro de óleo hidráulico com válvula de retenção de pressão
Maneira de controle: controle de botão manual
Superfície: Jateamento abrasivo e proteção contra ferrugem

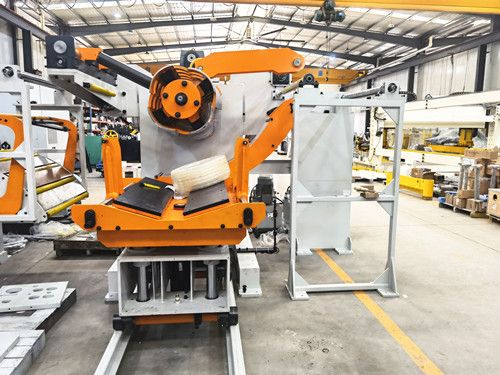

Desenrolador
Largura da bobina aplicável: 70-1000mm
Diâmetro interno da bobina: 460-550mm
Diâmetro externo da bobina: 1400mm
Máx. Peso de carregamento: 8 toneladas
A bobina é colocada no eixo e expandida automaticamente.
O desbobinador é acionado por motor CA com um inversor.
Com freio a disco pneumático

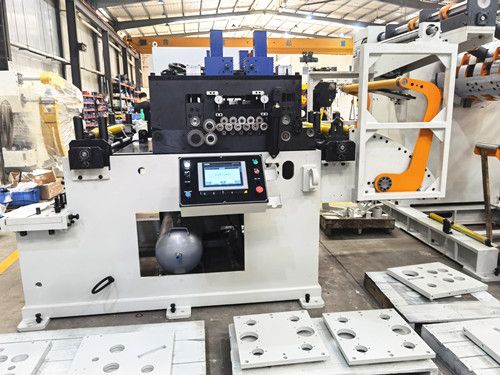

Alimentador de alisador
Espessura da bobina: 0,3-1,0 mm
O alimentador do alisador de peças endireita as tiras da bobina e a alimenta na prensa de estampagem e nas matrizes de acordo com o comprimento fixo controlado pelo PLC.
Ajuste da distância da folga do rolo do alisador: Ajuste da engrenagem sem-fim.
Precisão de endireitamento: ≤1,5 mm/㎡.
Precisão de alimentação: O comprimento de alimentação é inferior a 500 mm, ± 0,15 mm
Maneira de ajuste da altura da linha de alimentação: Motorizado, altura da linha de alimentação ± 100mm

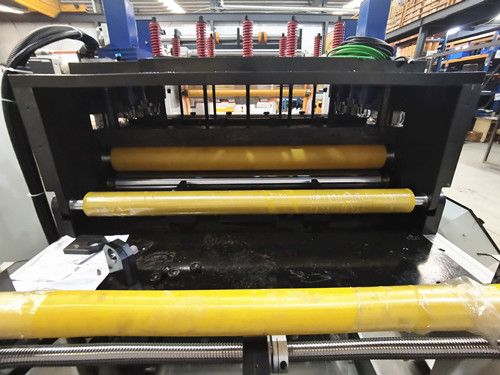

Rolo alisador coberto com borracha
Quantidade de rolos alisadores: 11 peças, 6 superiores/5 inferiores
Matéria-prima do rolo alisador: GCr15, dureza: HRC58-60°, chapeamento de espessamento e processamento de moagem, a superfície do rolo é processada por galvanoplastia de arado e coberta com borracha.
