O alimentador de alisador compacto é ideal para o processo de estampagem de aço inoxidável
Máquina alimentadora alisadora personalizada para aço inoxidável

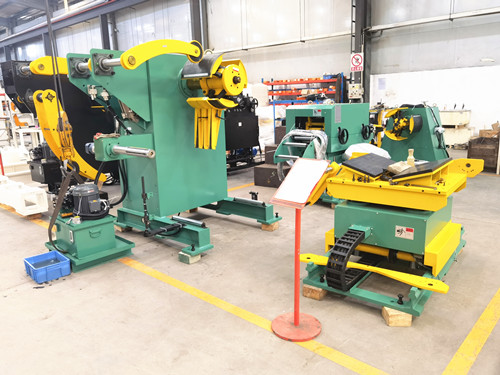

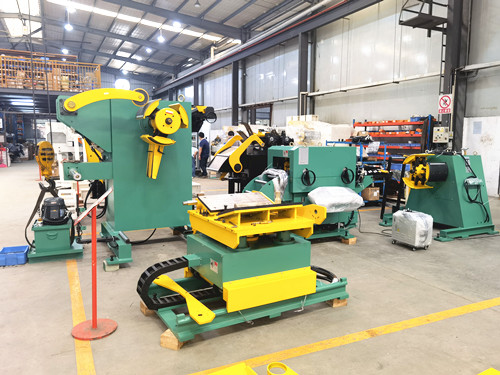

Este alimentador de alisador compacto com dispositivo coletivo de filme de bobina é especialmente projetado para aço inoxidável cuja superfície é coberta com filme para evitar marcas deixadas na superfície, pode desenrolar e coletar o filme da bobina, nivelar, alimentar e lubrificar as tiras de chapa metálica e desenrolando as sobras da bobina para a linha de estampagem.
Parâmetro básico para alimentador de alisador compacto
| Material aplicável | Aço inoxidável | ||||||||||||||||||||||||||||||
| Resistência do material | Força de rendimento≤245MPa | ||||||||||||||||||||||||||||||
| Largura de bobina adequada | 50-300mm | ||||||||||||||||||||||||||||||
| Espessura do material aplicável | 0,3-3,2 mm | ||||||||||||||||||||||||||||||
| Comprimento de alimentação | 0-9999,99mm | ||||||||||||||||||||||||||||||
| Diâmetro interno da bobina | Φ508mm | ||||||||||||||||||||||||||||||
| Diâmetro externo máximo da bobina | Φ1200mm | ||||||||||||||||||||||||||||||
| Peso máximo da bobina | 3T | ||||||||||||||||||||||||||||||
| Temperatura de condição | -10℃ － 45℃ | ||||||||||||||||||||||||||||||
| RH | ≤95％ | ||||||||||||||||||||||||||||||
| Poder | AC380V ± 10%, 50HZ ± 2%, 3PH, 5 Linhas (pode ser alterado de acordo com sua exigência) | ||||||||||||||||||||||||||||||
Parte principal do alimentador do alisador

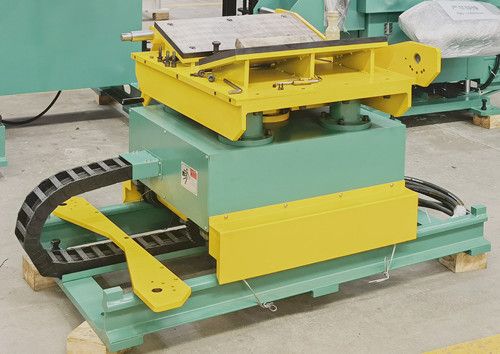

Carro de bobina
Largura da bobina: 0-300mm
Máx. peso de carregamento: 3000kgs
Maneira de funcionamento: acionamento do motor hidráulico, velocidade de controle do acelerador
Maneira de elevação: Acionamento do cilindro de óleo hidráulico com válvula de retenção de pressão
Maneira de controle: controle de botão manual
Superfície: Jateamento abrasivo e proteção contra ferrugem

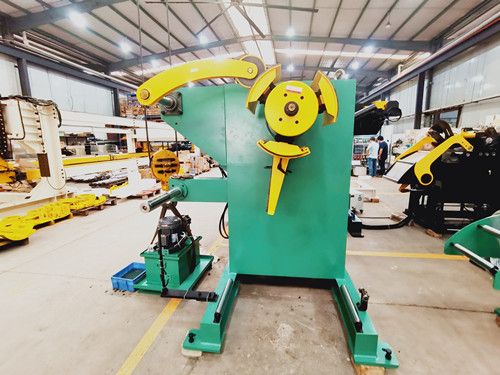

Desbobinador
Largura da bobina: 0-300mm
Máx. peso de carregamento: 3000kgs
O desenrolador é projetado para bobinas com diâmetro externo de até 1200 mm.
A bobina é colocada no eixo e expandida manualmente.
Faixa de expansão do fuso: Φ470-Φ520mm.
O desbobinador é acionado por motor CA com um inversor

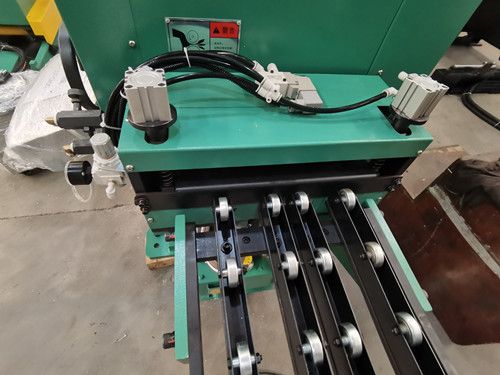

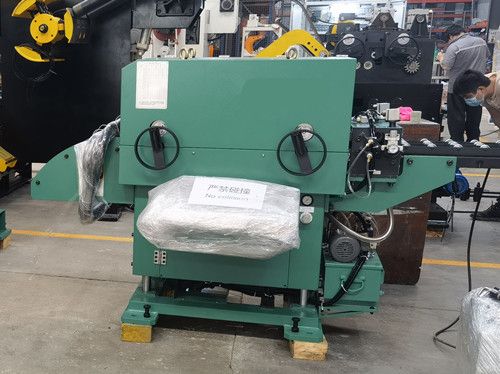

Alimentador de alisador
O alimentador do alisador de peças endireita as tiras da bobina e a alimenta na prensa de estampagem e nas matrizes de acordo com o comprimento fixo controlado pelo PLC.
Rolo de alisador: GCr15, chapeamento de espessamento e processamento de moagem. Dureza: HRC58-60 °, a superfície do rolo é processada por galvanoplastia de arado.
Precisão de endireitamento: ≤1,5 mm/㎡.
Precisão de alimentação: O comprimento de alimentação é inferior a 500 mm, ± 0,15 mm
Maneira de ajuste da altura da linha de alimentação: Motorizado, altura da linha de alimentação ± 100mm
Máquina de óleo automática
A lubrificação da tira de aço antes da estampagem protegerá as matrizes de estampagem de danos e prolongando a vida útil.
O sistema de lubrificação automática é controlado automaticamente, com um sistema de reciclagem de circuito de óleo, que economizará custos de lubrificação e evitará vazamentos.

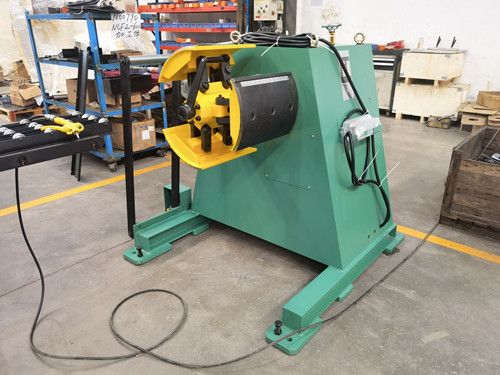

Desbobinador
Largura da bobina: 0-300mm
Máx. peso de carregamento: 1500kgs
O desbobinador é projetado para bobinas com diâmetro externo de até 1200mm.
Faixa de expansão do fuso: Φ470-Φ520mm.
O desbobinador é acionado por motor CA com um inversor.
É usado para desenrolar as sobras da bobina.
