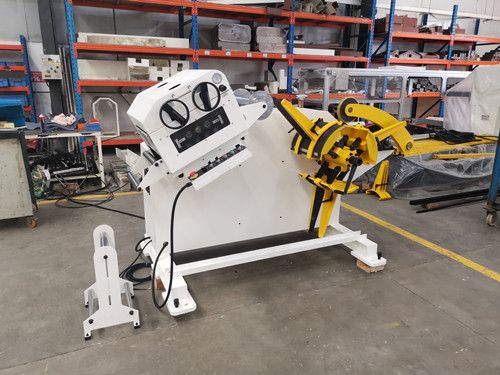

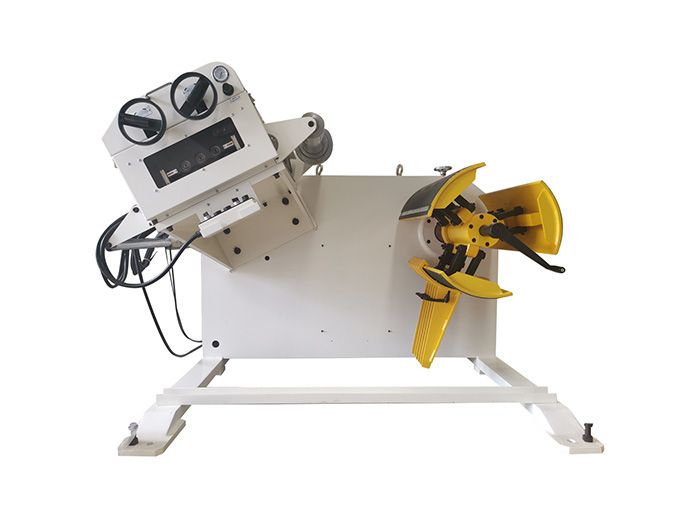

Desbobinador Alisador GL (0,3-3,2 mm)
Material Aplicável
Tipo de matéria-prima: aço de metal laminado a quente, aço de metal laminado a frio, aço de metal galvanizado, aço inoxidável etc.
Largura da bobina: 100-600 mm
Espessura do material: 0,3-3,2 mm
Peso da bobina: <3000kgs
Diâmetro interno: 470-520mm
Diâmetro externo: 1200mm
Velocidade de trabalho: 16m/min
Breve Perfil
A máquina desbobinadora é uma máquina de manuseio de materiais localizada no início de uma linha de processo usada para segurar e desbobinar com segurança ou desenrolar a tira de aço e nivelá-la. Desenrola-se da bobina e nivela para enviar a tira de aço para processamento, como corte longitudinal, perfilagem e prensagem de estampagem.
Este sistema de desbobinador pode reduzir o loop entre o desenrolamento da bobina e o processo de nivelamento, o que economiza 2-5m de espaço nas oficinas. Com alça de controle remoto e sistema elétrico automático, possui excelente proteção de segurança operacional.
Pode desenrolar e endireitar as tiras de bobina de folha de metal de largura 100mm a 600mm e espessura de 0.3-3.2mm, peso da bobina de 100kgs a 3000kgs.
É adequado para estampagem de hardware, produtos elétricos, shell de computador e assim por diante.
Com pressão pneumática no ajuste de distância do rolo do alisador superior e inferior e ajuste da engrenagem helicoidal, ele pode obter desempenho de endireitamento de precisão para muitos tipos diferentes de material de chapa metálica.
Inscrição
O desbobinador é o primeiro início da linha de estampagem de chapas metálicas, é usado para carregar as bobinas e endireitar as tiras de chapas metálicas e conduzir as tiras para a máquina de Prensa Mecânica e Servo Alimentador de Bobinas.
O alisador de desbobinador pode ser encontrado em muitas linhas de produtos de estampagem diferentes, como linha de estampagem de ferragens, linha de estampagem de lâmina de serra, linha de pressão de facas, linha de estampagem de peças de motocicleta, linha de estampagem de placa de carro, linha de estampagem de pequenas peças de automóvel, linhas de estampagem de computador e componentes eletrônicos etc. .

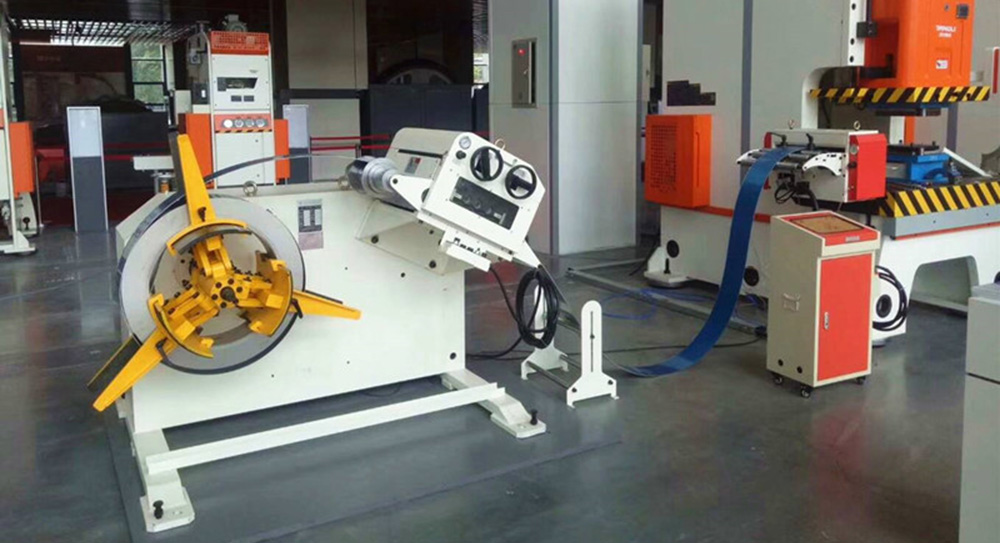

A configuração da linha de estampagem de chapas metálicas
Passo-1: Endireitador do desbobinador, bobina de carregamento e bobina de desenrolamento e endireitamento das tiras da bobina.
Passo-2: Máquina alimentadora de rolo servo NC, tiras de bobina de alimentação para prensar a máquina.
Passo-3: Máquina de pré-alimentação com matriz progressiva, pressionando até o produto final.
Característicos
● Existem 3 folhas no mandril para expansão.
● O braço de pressão pode ser adicionado de acordo com a especificação.
● O contator magnético do Japão e os componentes eletrônicos prolongam a vida útil;
● O controle de velocidade de conversão de frequência pode ser escolhido, o efeito de uso é melhor.
● O nivelador se inclina adequadamente para reduzir a distância do circuito de alimentação.
● Adote um dispositivo de pressão para baixo de um ponto, design exclusivo, pode ajustar o ponto plano com mais rapidez e precisão, a operação é conveniente, diferente do ajuste tradicional de quatro pontos.
● Manutenção e gerenciamento simples, boa segurança e baixo custo.
Parámetro básico
| Modelo | GL-200 | GL-300 | GL-400 | GL-500 | GL-600 |
| Largura máxima da bobina | 200mm | 300mm | 400mm | 500mm | 600mm |
| Espessura da bobina | 0.3-3.2mm | ||||
| Diâmetro interno da bobina | 460-520mm | ||||
| Diâmetro externo da bobina | 1200mm | ||||
| Capacidade de carregamento | 800kg | 1000kg | 1500kg | 2000kg | 2000kg |
| Estilo de expansão | Expansão manual | ||||
| Rolo alisador | Ø48mm*7pcs | ||||
| Motor desbobinador | sem | ||||
| Motor do alisador | 1HP | 1HP | 2HP | 2HP | 2HP |
| Maneira de prensagem de rolo | Haste pneumática | ||||
| Modo de ajuste do rolo | Ajuste excêntrico do sem-fim da turbina | ||||
| inversor | Delta, Taiwan | ||||
| Velocidade de alimentação | 16m/min | ||||
| Braço de pressão | Opcional | ||||
Parte principal

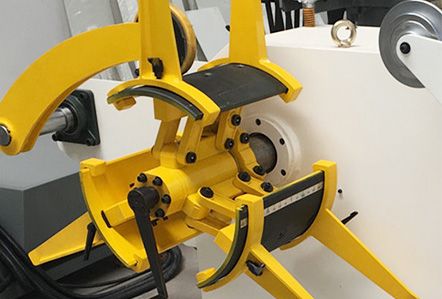

Peça do Desbobinador
● O gabinete de controle do motor do alisador desbobinador combinado de material é relativamente independente, também usa seu próprio conversor de frequência, o que significa que pode ser mais eficaz proteger a máquina para garantir que não seja distorcida quando submetida a outras forças externas.
● O sistema de acionamento da máquina de endireitamento é conjunto universal e transmissão de engrenagem, que pode efetivamente evitar danos ao material devido à rotação passiva da roda.

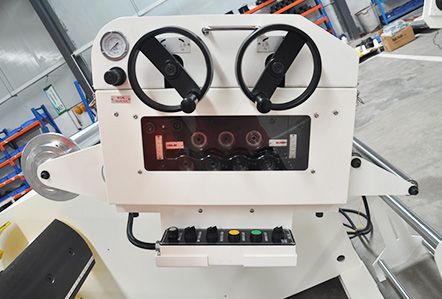

Parte de alisamento
● Com pressão pneumática no ajuste de distância do rolo do alisador superior e inferior e ajuste da engrenagem helicoidal, ele pode obter desempenho de endireitamento de precisão para muitos tipos diferentes de material de chapa metálica.
● O rolo é feito de aço de rolamento sólido. Após o tratamento térmico, cromagem dura e re-moagem, possui alta dureza, boa resistência à abrasão e longa vida útil.
● A máquina de nivelamento e alimentação de rolos é colocada na mesma plataforma horizontal, o que pode reduzir a máquina de alimentação e o erro de nivelamento para atender à necessidade de alta precisão.
● Este tipo de máquina de alisador de desbobinador combinado é muito popular em países europeus, se você quiser saber mais sobre isso, muito bem-vindo para nos enviar um e-mail, obrigado!
● A máquina SUNRUI ajudará nas soluções de estampagem de chapas metálicas!
