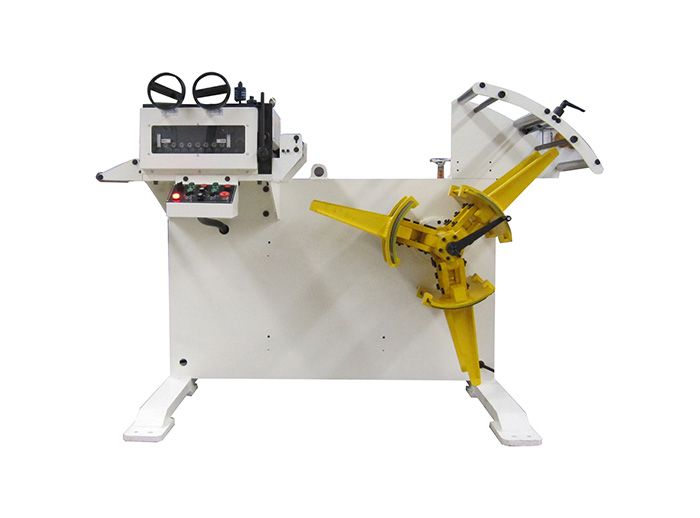

Alisador Desbobinador de Alta Precisão GL (0,1-1,5 mm)
Material Aplicável
Tipo de matéria-prima: Cooper, latão, alumínio, aço de metal galvanizado, aço inoxidável etc.
Largura da bobina: 100-600 mm
Espessura do material: 0,1-1,5 mm
Peso da bobina: <2000kgs
Diâmetro interno: 470-520mm
Diâmetro externo: 1200mm
Velocidade de trabalho: 0-22m/min
Breve Perfil
A máquina desbobinadora é uma máquina de manuseio de materiais localizada no início de uma linha de processo usada para segurar e desbobinar com segurança ou desenrolar a tira de aço e nivelá-la. Desenrola-se da bobina e nivela para enviar a tira de aço para processamento, como corte longitudinal, perfilagem e prensagem de estampagem.
Este sistema de alisador de desenrolador Combo pode reduzir o loop entre o desenrolamento da bobina e o processo de nivelamento, o que economiza espaço de 2 a 5 m nas oficinas. Com alça de controle remoto e sistema elétrico automático, possui excelente proteção de segurança operacional.
Pode desenrolar e endireitar as tiras de bobina de folha de metal de largura 100mm a 600mm e espessura de 0,1-1,5mm, peso da bobina de 100kgs a 2000kgs.
É adequado para estampagem de hardware, produtos elétricos, shell de computador e assim por diante.
Com pressão pneumática no ajuste de distância do rolo do alisador superior e inferior e ajuste da engrenagem helicoidal, ele pode obter desempenho de endireitamento de precisão para muitos tipos diferentes de material de chapa metálica.
Inscrição
O alisador desbobinador combinado é o primeiro início da linha de estampagem de chapas de metal, é usado para carregar as bobinas e endireitar as tiras de chapas de metal e levar as tiras para a máquina de prensa mecânica e servo alimentador de bobinas.
O alisador de desbobinador combinado pode ser encontrado em muitas linhas de produtos de estampagem diferentes, como linha de estampagem de hardware, linha de estampagem de lâmina de serra, linha de pressão de facas, linha de estampagem de peças de motocicleta, linha de estampagem de placa de carro, linha de estampagem de pequenas peças de automóvel, linhas de estampagem de computador e componentes eletrônicos etc.

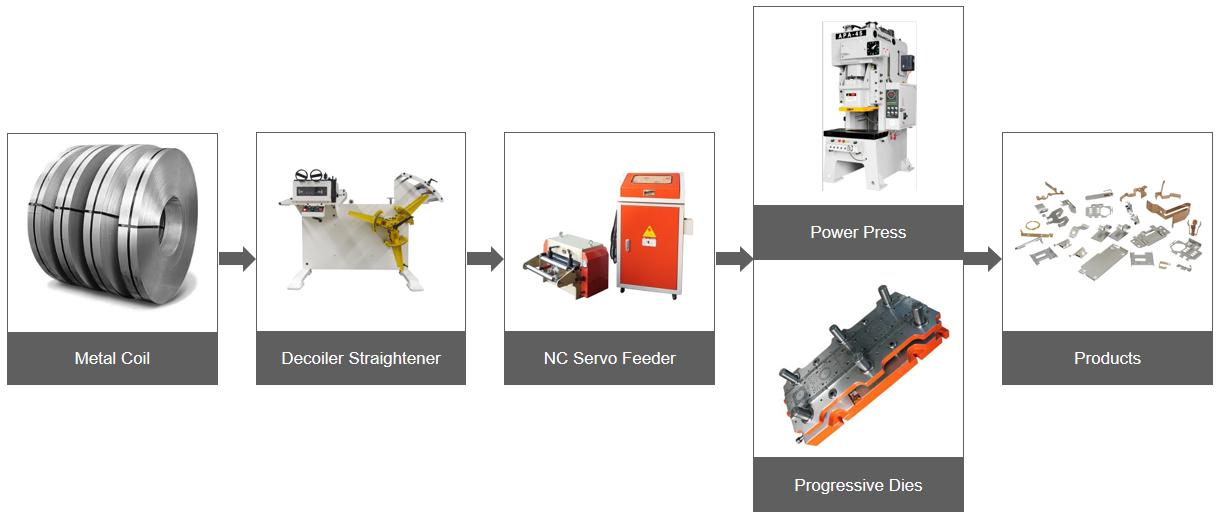

A configuração da linha de estampagem de chapas metálicas
Passo-1: Endireitador de desbobinador de alta precisão, bobina de carregamento e bobina de desenrolamento e endireitamento das tiras de bobina.
Passo-2: Máquina alimentadora de rolo servo NC, tiras de bobina de alimentação para prensar a máquina.
Passo-3: Máquina de prensagem de energia com a matriz progressiva, pressionando até o produto final
Característicos
● Existem 3 folhas no mandril para expansão.
● O braço de pressão pode ser adicionado de acordo com a especificação.
● O contator magnético do Japão e os componentes eletrônicos prolongam a vida útil.
● O controle de velocidade de conversão de frequência pode ser escolhido, o efeito de uso é melhor.
● O nivelador se inclina adequadamente para reduzir a distância do circuito de alimentação.
● Adote um dispositivo de pressão para baixo de um ponto, design exclusivo, pode ajustar o ponto plano com mais rapidez e precisão, a operação é conveniente, diferente do ajuste tradicional de quatro pontos.
● Manutenção e gerenciamento simples, boa segurança e baixo custo.
Especificação
| Modelo | GL-200F | GL-300F | GL-400F | GL-500F | GL-600F |
| Largura do Material (mm) | 200 | 300 | 400 | 500 | 600 |
| Espessura do Material (mm) | 0.1~1.5 | 0.1~1.5 | 0.1~1.5 | 0.1~1.3 | 0.1~1.2 |
| Peso máximo do material (kg) | 500 | 1000 | 1500 | 1500 | 2000 |
| Expansão de Extensão (mm) | 470~520 | ||||
| Diâmetro externo da bobina (mm) | 1000 | 1200 | 1200 | 1200 | 1200 |
| Rolos de alisador (Qtd) | Superior 8/Inferior 9 (Todas as funções de acionamento) | ||||
| Rolos de aperto (Qtd) | Superior 1/Inferior 1 (Todas as funções de acionamento) | ||||
| Rolos de backup | N/A | Forneceu | |||
| Ajustamento | 4 Points Fine Micro Adjustment | ||||
| Speed Range(m/mim) | 22 | ||||
| Faixa de velocidade (m/mim) | Manual | ||||
| Loop Control | Sensor de toque | ||||
| Braço de retenção de ar | N/A | ||||
| Fonte de energia | 3 Phase 415V/440V/220V/380V/50HZ | ||||
Parte principal
Peça do Desbobinador
● O gabinete de controle do motor do alisador de desbobinador combinado de material é relativamente independente, também usa seu próprio conversor de frequência, o que significa que pode ser mais eficaz proteger a máquina para garantir que não seja distorcida quando submetida a outras forças externas.
● O sistema de acionamento da máquina de endireitamento é conjunto universal e transmissão de engrenagem, que pode efetivamente evitar danos ao material devido à rotação passiva da roda.

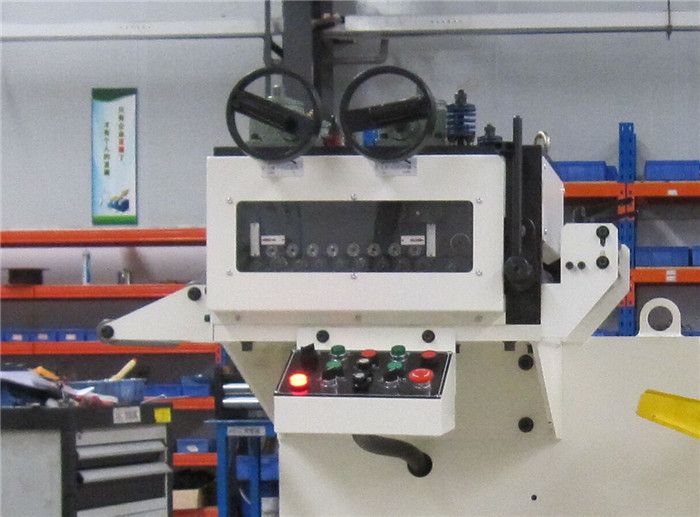

Parte de alisamento
● Com pressão pneumática no ajuste de distância do rolo do alisador superior e inferior e ajuste da engrenagem helicoidal, ele pode obter desempenho de endireitamento de precisão para muitos tipos diferentes de material de chapa metálica.
● O rolo é feito de aço de rolamento sólido. Após o tratamento térmico, cromagem dura e re-moagem, possui alta dureza, boa resistência à abrasão e longa vida útil.
● A máquina de nivelamento e alimentação de rolos é colocada na mesma plataforma horizontal, o que pode reduzir a máquina de alimentação e o erro de nivelamento para atender à necessidade de alta precisão.
● Este tipo de máquina de alisador de desbobinador combinado é muito popular em países europeus, se você quiser saber mais sobre isso, muito bem-vindo para nos enviar um e-mail, obrigado!
● A máquina SUNRUI ajudará nas soluções de estampagem de chapas metálicas!
