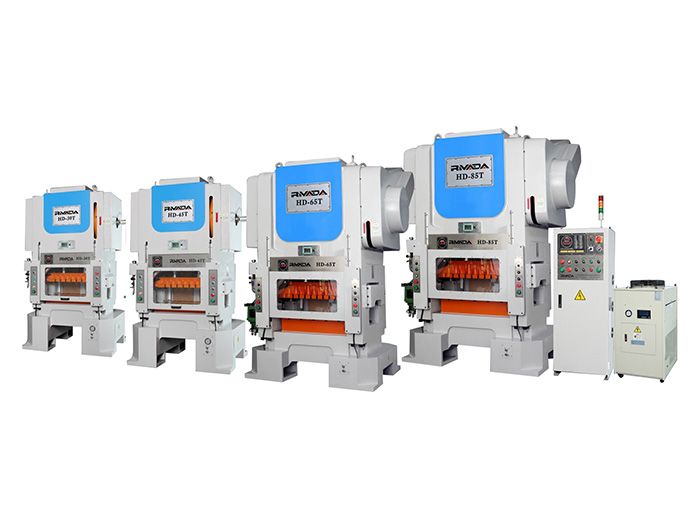

Máquina de prensa de alta velocidade com estrutura H

Material Aplicável
Tipo de material: aço inoxidável, cobre, alumínio, aço silício etc.
Capacidade de tonelagem: 25-85ton
Espessura do material: 0,1-2,0 mm
Largura da bobina: 20-400mm
Velocidade: 200-900SPM

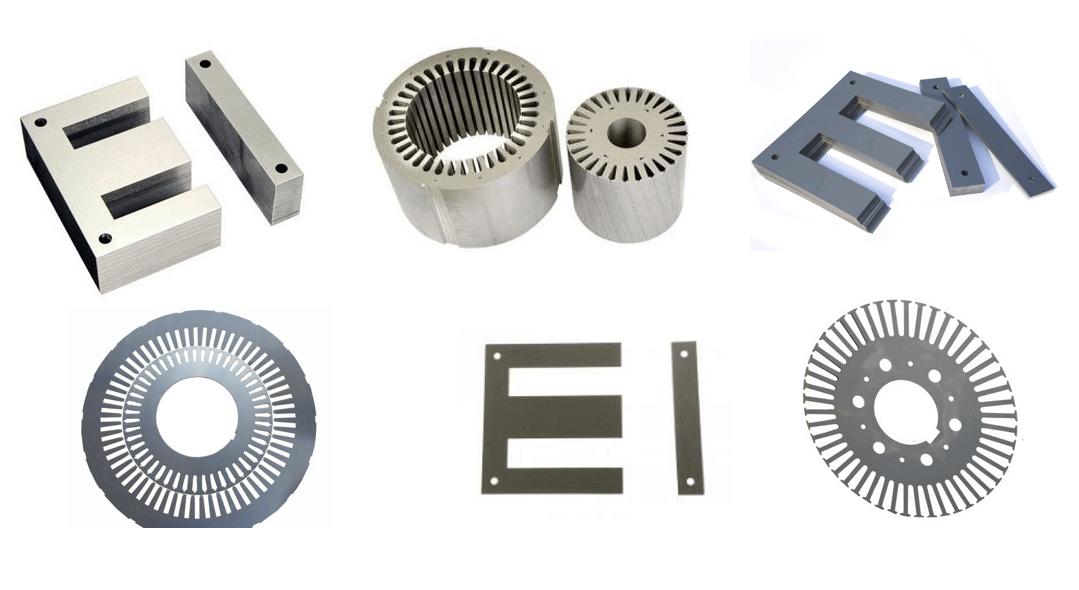

Adequado para linha de estampagem de laminação de motor e EI e linha de estampagem terminal
Breve Perfil
H frame A máquina de prensa de alta velocidade usa ligas de ferro fundido especiais integradas com alta rigidez e resistência ao choque. O slider é projetado com um guia longo e equipado com um dispositivo de balanceamento do slider para garantir uma operação precisa e estável. Todos os componentes antidesgaste são sistemas de lubrificação automática cronometrados eletronicamente, como a falta de lubrificante, o punção será totalmente automático. Sistema de controle avançado e simples garante a precisão do funcionamento e parada do controle deslizante. Ele pode ser usado com quaisquer requisitos de produção automatizados para aumentar a eficiência da produção e reduzir custos.
O curso da prensa de alta velocidade (velocidade) por minuto é muito alto, portanto, seus requisitos mais altos no sistema de lubrificação, apenas o uso do sistema de lubrificação forçada e prensas de alta velocidade com função de detecção de lubrificação anormal podem reduzir efetivamente a probabilidade de falha do pressione devido à lubrificação.
Inscrição

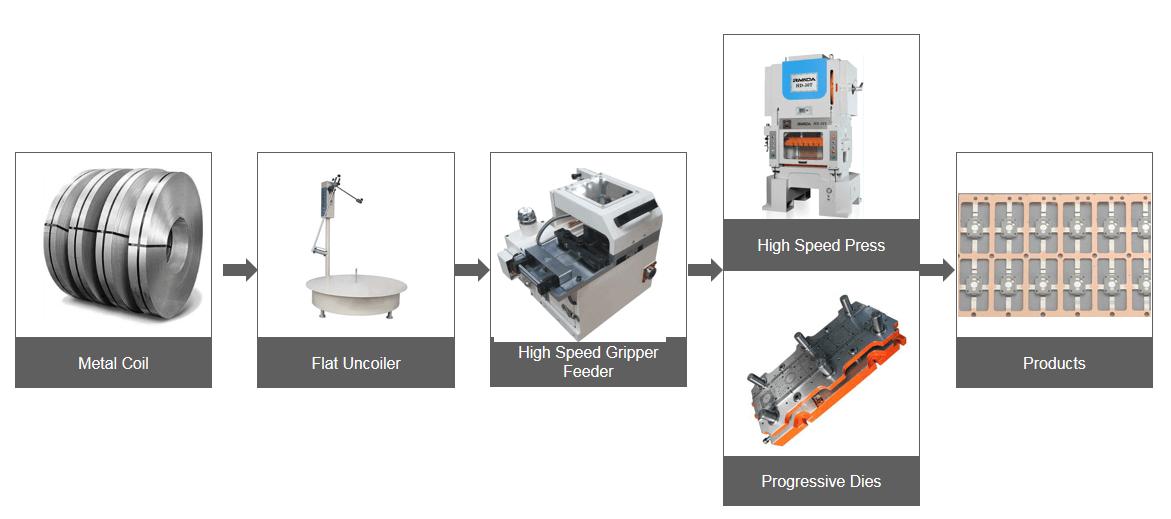

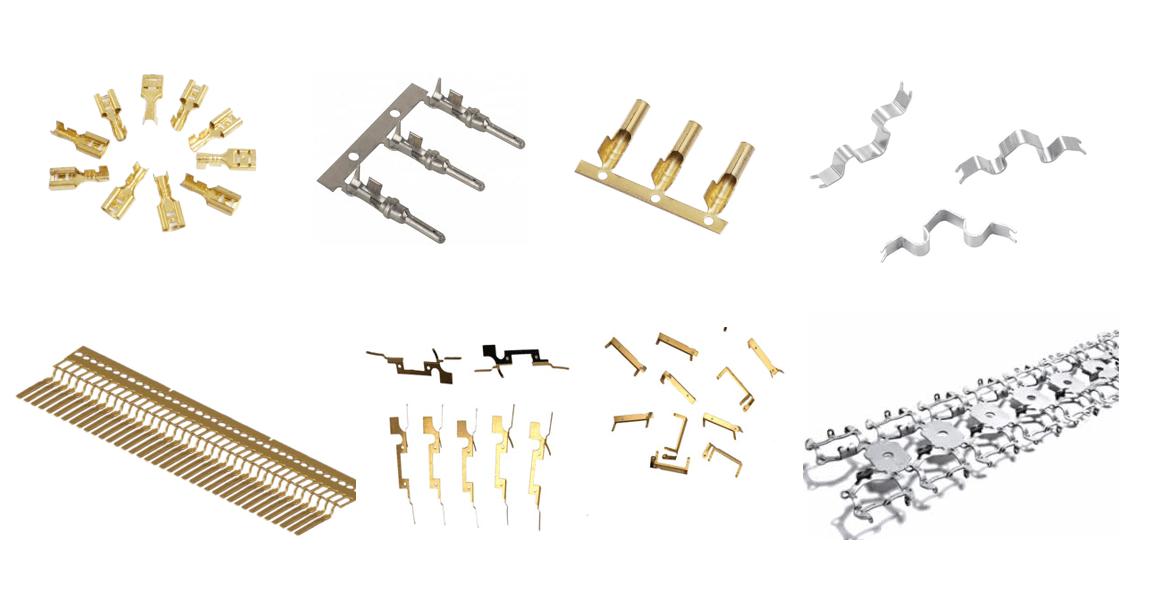

Prensa de alta velocidade H Frame com estrutura de fundição de grafite esferoidal com alta rigidez, quatro peças de pilares de guia e design de manga de liga de cobre. A máquina H Frame Press é adequada para vários campos, ilhós, botão de metal, motor, conector, computador, telefone celular, LED, carro, peças de metal fora do padrão e assim por diante. A configuração da linha de prensas de alta velocidade para fazer peças de LED.
Passo-1: Máquina desbobinador plano, bobina de carregamento e bobina de desenrolamento.
Passo-2: Máquina alimentadora de alta velocidade, bobina de alimentação para prensar a máquina.
Passo-3: Máquina de prensa de alta velocidade com os moldes, pressionando até o produto final.

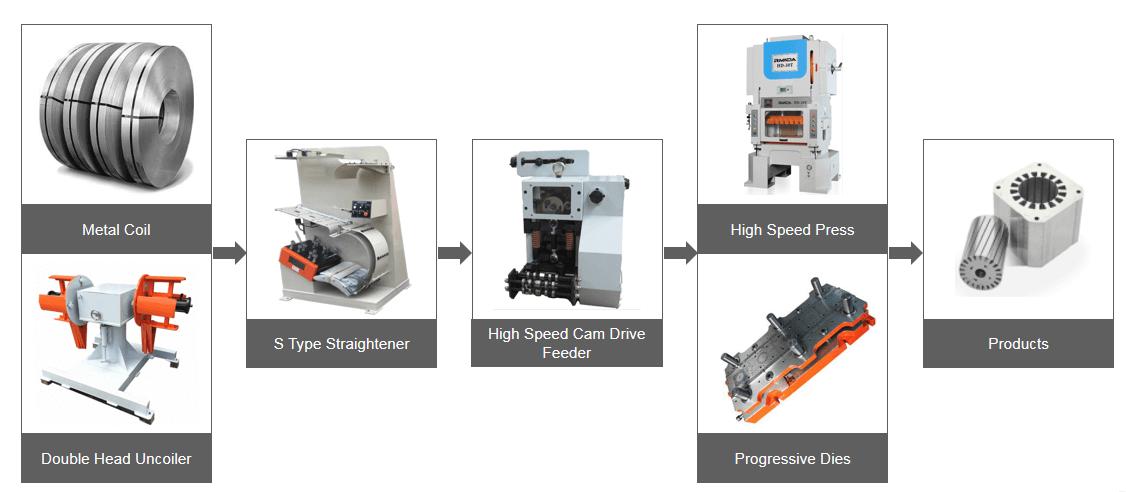

A configuração da linha de prensa de alta velocidade para laminação de motor e EI
Passo-1: Máquina desbobinador de cabeça dupla, bobina de carregamento e bobina de desenrolamento.
Passo-2: Máquina de alta velocidade S Loop Straightener, nivelando as tiras.
Passo-3: Máquina alimentadora de came de alta velocidade, bobina de alimentação para prensar a máquina.
Passo-4: Máquina de prensa de alta velocidade com os moldes, pressionando até o produto final.
Característicos
● As partes principais do equipamento, como eixo excêntrico, parafuso de ajuste, eixo guia e assim por diante, todos têm alta resistência ao desgaste na retificação após o tratamento térmico de endurecimento, e o desempenho estável a longo prazo garante os requisitos de alta precisão e estabilidade.
● Placas de aço soldadas e gabinete tipo pórtico são adotados para o corpo da máquina, que é marcado com alta rigidez e deformação extremamente pequena. No caso de estampagem e alimentação de alta velocidade, o corpo da máquina permanece estável e mantém a vibração mínima, garantindo a precisão a longo prazo da máquina-ferramenta.
● O mecanismo de transmissão principal possui conversão de frequência para variação de velocidade e garante movimento constante.
● Rolamento de alta precisão e grande capacidade é adotado para o eixo principal, garantindo a precisão da transmissão e reduzindo a folga total e o impacto térmico. ● O dispositivo hidráulico de proteção contra sobrecarga da prensa de precisão de alta velocidade é adotado e é altamente sensível e confiável em operação. Permite o retorno automático à posição original após sobrecarga, reduz o tempo de parada da máquina, aumentando assim a eficiência.
● Prensa de precisão de alta velocidade O sistema de lubrificação forçada com óleo fino é adotado para a máquina em conjunto completo para garantir a lubrificação completa da máquina como um todo.
● O controlador de came eletrônico é adotado. O sistema consiste em um transformador rotativo e um controlador. Obtém monitoramento em tempo real e rastreamento dinâmico da posição do virabrequim e cálculo automático por meio do transformador rotativo para que o bloco deslizante possa parar no batente superior.
● Adote o dispositivo de equilíbrio dinâmico para reduzir a vibração, pode alcançar a melhor precisão e estabilidade.
● Válvula duplex de segurança é adotada, e é marcada com resposta rápida em alta precisão, garantindo o controle confiável da embreagem.
● Todas as prensas são equipadas com dispositivo de travamento de pressão de óleo, com ajuste manual ou elétrico da matriz, é conveniente ajustar a altura da matriz. ● A prensa de precisão de alta velocidade está equipada com um sistema de resfriamento forçado para garantir operação de temperatura constante a longo prazo.
● Desempenho de operação confiável e seguro, operação fácil e posicionamento preciso é diferente do freio tradicional, dispositivo de combinação de embreagem/freio tem alta sensibilidade, juntamente com equipamento de ponta comum válvula de controle eletromagnético duplo e dispositivo de proteção contra sobrecarga, para garantir a precisão e segurança do movimento de alta velocidade e parada do controle deslizante de punção.
Especificación
Modelo | RH-30 | RH-45 | RH-65 | RH-85 | ||||||||
Capacidade | 30Ton | 45Ton | 65Ton | 85Ton | ||||||||
Curso de slide | 25mm | 30mm | 40mm | 25mm | 30mm | 40mm | 30mm | 40mm | 50mm | 30mm | 40mm | 50mm |
Velocidade (SPM) | 200-900 | 200-800 | 200-600 | 200-900 | 200-800 | 200-600 | 200-600 | 200-500 | 200-400 | 200-700 | 200-600 | 200-500 |
Altura da matriz (mm) | 192-232 | 190-230 | 185-225 | 208-248 | 205-245 | 200-240 | 270-320 | 265-315 | 260-310 | 370-320 | 365-315 | 360-310 |
Reforço (mm) | 660mmx460mmx110mm | 780mmx650mmx120mm | 950mmx700mmx135mm | 1200mmx900mmx150mm | ||||||||
Área do slide (mm | 630mm x 330mm | 730mmx380mm | 900x450 | 1100x650 | ||||||||
Ajuste de deslizamento (mm) | 40mm | 40mm | 50mm | 50mm | ||||||||
Abertura da cama (mm) | 100x 500 | 120x550 | 125x650 | 850x150 | ||||||||
Motor(HP) | 10 | 15 | 25 | 30 | ||||||||
Peso da máquina (kg) | 5200kg | 8516kg | 16080kg | 19000kg | ||||||||
Sistema de lubrificação | Automação forte e resfriador de óleo | |||||||||||
Sistema de velocidade variável | Inverter | |||||||||||
Embreagem e freio | Embreagem a ar, freio de fricção | |||||||||||
Redução de vibração | Montagem mecânica ou montagem pneumática |
