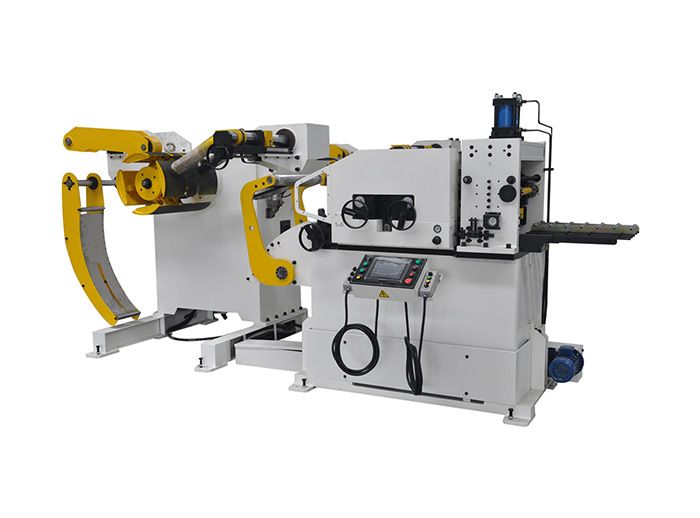

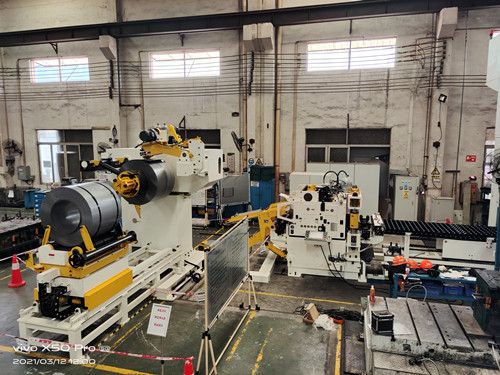

Linha de alimentação da bobina MFL3 (0,4-4,5 mm)
Material Aplicável
Tipo de matéria-prima: aço de metal laminado a quente, aço de metal laminado a frio, aço de metal galvanizado, aço inoxidável etc.
Largura da bobina: 100-1600 mm
Espessura do material: 0,5-4,5 mm
Força de rendimento: ≤245 N/mm2
Resistência à tração: ≤392 N/mm2
Velocidade de trabalho: 0-22m/min
Breve Perfil
Ao trabalhar com estoque pesado ou pouco espaço, as linhas de alimentação de bobinas fornecem soluções inovadoras e econômicas de processamento de bobinas. A combinação de alisamento e alimentação faz um loop de bobina às vezes longo entre o alisador e o servo rolo de alimentação. Com nossos sistemas de alimentação de prensa, você pode processar a largura do material da bobina de 400mm a 1600mm, espessura da bobina de 0,4-4,5mm, peso da bobina de até 10000kgs.
A Coil Feeding Line oferece aos clientes uma gama completa de produtos para quase todas as aplicações na indústria de estampagem de chapas metálicas e conformação de metais, como pastilhas de freio, pilar dianteiro, trilho deslizante de assento, pilar central, roda flip e assim por diante.
Inscrição
● AUTOMOTIVO
Fabricação de equipamentos para estampagem de peças automotivas. Partes estruturais da carroceria e outras peças como suportes dianteiros, pastilhas de freio, limpadores, suportes de assento, vidros elétricos, tubos de escape, catalisadores, radiadores, alavancas, pedais, peças de caixa de câmbio, rodas, suportes de amortecimento, etc...
● EDIFÍCIO E DOMÉSTICO
Linhas de alimentação para a produção de uma variedade de componentes metálicos para o setor de construção e casa e derivados. Peças como braçadeiras, grampos, correias, fechaduras e dobradiças para portas, ferragens para móveis, facas, peças de marcenaria para utensílios de cozinha, suportes metálicos, chapas perfuradas, etc.
● ELETRODOMÉSTICOS E ELETRÔNICOS
Instalações para a fabricação de peças para o setor de eletrodomésticos ou linha branca. Peças metálicas como carcaças de motor, portas, armário elétrico, conchas e tampas, bandejas, guias, tampas, suportes, suportes, puxadores, etc...
● ILUMINAÇÃO
Muitas soluções para o blanking de peças metálicas para o setor de iluminação. Diversas peças como carcaças, painéis, suportes, pés, braços, botões, difusores, etc...
Característicos
● Economia de espaço, fácil instalação e baixa manutenção
O design compacto é ideal para processos de estampagem metalúrgica de espaço limitado. A linha de alimentação de bobina compacta é muito fácil de instalar sem qualquer poço. As técnicas avançadas com um sistema de controle de autodiagnóstico integrado, podem garantir a estabilidade da máquina e baixa falha. que economizam ao máximo o custo e protegem a segurança do operador.
● Operação fácil e inteligente
Nossa máquina adota o controle PLC, todos os parâmetros de processo dos produtos a serem estampados podem ser configurados e salvos no programa significa que não há necessidade de repetir a entrada, também com a característica de alto grau de automação, alta segurança de operação, baixa manutenção. Reduzir a entrada de trabalho e melhorar a eficiência da produção. Além disso, a alça de regulação móvel é uma operação muito conveniente para instalação e depuração quando a máquina está testando.
● Técnicas avançadas
Com as principais técnicas de estampagem automática de metal do mundo, sistema de gerenciamento avançado e humanizado, unimos milhares de elites dedicadas ao desenvolvimento de prensa automática, incluindo os melhores engenheiros neste campo, técnicos experientes, trabalhadores de produção com artesanato fino para garantir que todos os equipamentos produzidos sejam duráveis , de alta eficiência e estável.
● Alisamento de alta precisão e desempenho de alimentação
Com a ajuda do braço de suporte da entrada da bobina, a cabeça da tira será inserida na parte do alisador de forma automática e suave, e acionada por transmissão de engrenagem, as tiras serão endireitadas e alimentadas para frente. O mecanismo do rolo alisador e do rolo alimentador são colocados na mesma plataforma precisa para garantir a uniformidade da precisão paralela e limitar ao máximo o erro da operação de nivelamento e alimentação.
● Ampla gama de aplicação de estampagem de bobina de metal
A linha de alimentação de bobina compacta é projetada para fazer chapas grossas de estampagem de peças automotivas, como pastilhas de freio, pilar dianteiro, trilho deslizante do assento, pilar central, roda flip e assim por diante. Também para peças de estampagem de hardware, móveis e eletrodomésticos e assim por diante.
Parámetro básico
| Modelo | MFL3-300 | MFL3-400 | MFL3-600 | MFL3-800 | MFL3-1000 |
| Largura do Estoque (mm) | 50-300 | 50-400 | 50-600 | 70-800 | 70-1000 |
| Espessura do Estoque (mm) | 0.3-4.5 | ||||
| Peso máximo da bobina (kg) | 5000 | 5000 | 5000 | 5000/7000 | 8000/10000 |
| Diâmetro externo máximo da bobina (mm) | Φ1400 | ||||
| Diâmetro interno da bobina (mm) | φ470-520 | ||||
| Comprimento de alimentação (mm) | ~500* | ||||
| Velocidade máxima da linha (m/min) | 16-24 | ||||
| Rolos de alisador (peça) | φ68mm*7(superior4/inferior 3) | ||||
| Rolos de alimentação (conjunto) | φ88mm*2 (1 superior/1 inferior) | ||||
| Servo Motor | AC4.4 | AC4.4 | AC5.5 | AC5.5 | AC7.5 |
| Expansão do Mandril | hidráulico | ||||
| Motor desbobinador (kw) | 2.2 | 2.2 | 2.2 | 3.7 | 5.5/7.5 |
| Potência (v) | 3 Phase 220V/380V/440V/50HZ | ||||
| Ar Operacional (Mpa) | 0.49 | ||||
| Capacidade do alisador (resistência de rendimento σs≤245N/mm², resistência à tração σb≤392 N/mm²) | |||||||||
| Modelo | Espessura | ||||||||
| 0.3-0.8 | 1 | 1.6 | 2 | 2.3 | 2.8 | 3.2 | 4.5 | ||
| Largura (mm) | MFL3-400 | 400 | 370 | 300 | 160 | ||||
| MFL3-500 | 500 | 430 | 320 | 270 | 160 | ||||
| MFL3-600 | 600 | 430 | 360 | 290 | 250 | 160 | |||
| MFL3-800 | 800 | 480 | 370 | 320 | 250 | 220 | 150 | ||
| MFL3-1000 | 1000 | 750 | 430 | 330 | 290 | 230 | 200 | 110 | |
Partes Principais

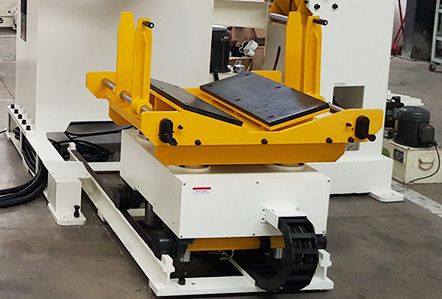

Carro de bobina
● O carro da bobina é um dos dispositivos opcionais para o cliente, é disposto na lateral da peça do desbobinador e pode alimentar automaticamente a bobina no alisador-alimentador com precisão e rapidez.
● O carro da bobina é composto por uma estrutura e um palete fixados na parte superior do rack. Para evitar que a bobina caia ou escorregue durante o processo de desenrolamento, o palete tem um formato em V e fica côncavo voltado para cima.
● A parte inferior do rack é fornecida com um trilho de guia linear e um mecanismo móvel para empurrar a estrutura para caminhar e levantar na guia linear é fornecido entre a guia linear e a estrutura.

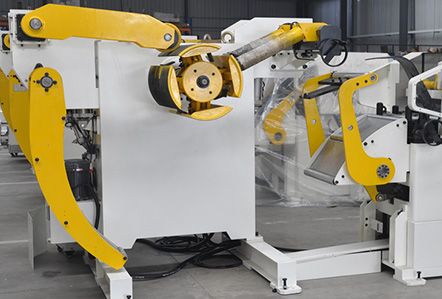

Peça do Desbobinador
● Quando as bobinas são colocadas no eixo, a máquina do desbobinador gira intermitentemente para liberar a bobina de metal para a tira de metal, os rolos de suporte no carro da bobina levarão as tiras para o braço do alisador.
● Carretel de bobina pull-off com acionamento de rosqueamento
● Alisador motorizado com sistema de rosqueamento e controle de loop.
● Para retirada contínua do material da bobina do carretel da bobina para o loop
● Ponte de laço para rosqueamento de material de bobina do alisador para alimentação servo
● Faixa de expansão do fuso: Φ470-Φ520mm.
● O desbobinador é acionado por motor CA com inversor
● A pressão do braço da prensa é acionada pelo motor AC

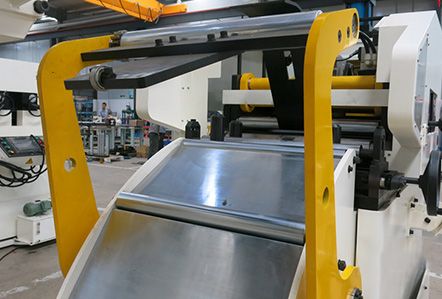

Braço de suporte de entrada da bobina
● Após o processo de desenrolamento, o braço de suporte da máquina desbobinador irá subir e conduzir as tiras de material para o braço de suporte de entrada da bobina que é acionado por um cilindro hidráulico e fechará automaticamente para segurar a tira de material quando a cabeça da tira tocar a parte do alisador.
● O rolo de entrada inferior é de transmissão por engrenagens, compartilhando a potência de acionamento com os rolos endireitadores.
● Quando o rolo de entrada superior desce, os dois rolos prendem a tira de metal e a conduzem até a peça de endireitamento.
● Estes dois rolos são feitos de aço de rolamento de alta qualidade, com tratamento de jateamento, dureza atinge HRC60±2.

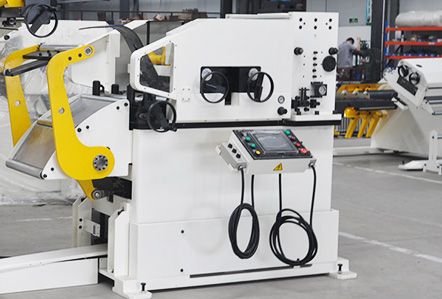

Peça de alisamento e alimentação de alta precisão
● O alisador de peças endireita as tiras da bobina e a alimenta na prensa de estampagem e nas matrizes de acordo com o comprimento fixo controlado pelo PLC.
● Dada a diferença de bobina no início dos rolos e no final do rolo, geralmente é necessário que um operador esteja sempre monitorando as operações de endireitamento e faça correções manualmente para garantir um alto grau de precisão no endireitamento.
● Com o exclusivo ajuste excêntrico do parafuso sem-fim da turbina manualmente instalado no alisador-alimentador de bobinas da série MFL3, as alterações na espessura das tiras de bobina são detectadas durante a produção.

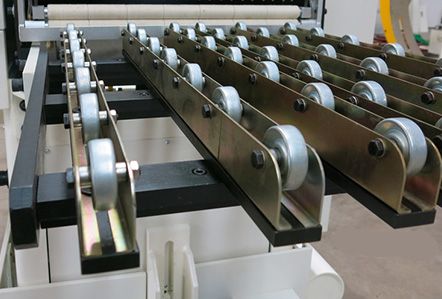

Suporte de descarga
● O suporte de suporte de saída é usado para entregar as tiras de endireitamento para pressionar a matriz suavemente.
● Quando o material da bobina é de espessura fina ou material macio, ou a distância entre o alisador-alimentador e as matrizes de estampagem é longa, a tira não pode ser entregue a cabeça da tira na matriz com sucesso, o suporte de suporte ajudará a alcançá-la.
● O comprimento do suporte de suporte é ajustável para atender a diferentes dimensões da máquina de estampagem e matrizes.

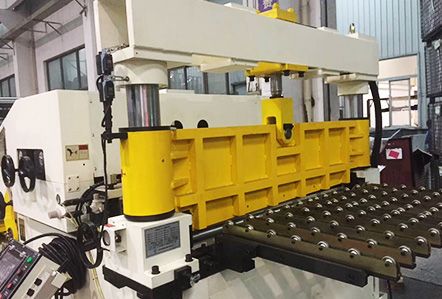

Máquina de cisalhamento hidráulica (opção)
● Uma unidade de cisalhamento hidráulica é usada para cortar as cabeças e caudas do material para aumentar a produtividade e melhorar a qualidade do produto estampado.
● A unidade de corte hidráulica possui tesouras de quatro lados para obter um corte suave.
● É operado por controle de tela sensível ao toque e com ajuste manual de tesoura.

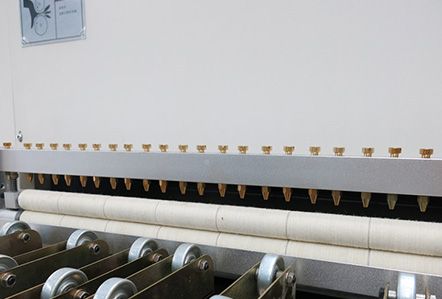

Unidade de Lubrificação Automática (Opção)
● A lubrificação da tira de aço antes da estampagem protegerá as matrizes de estampagem de danos e prolongando a vida útil.
● O sistema de lubrificação automática é controlado automaticamente, com um sistema de reciclagem de circuito de óleo, que economizará custos de lubrificação e evitará vazamentos.
