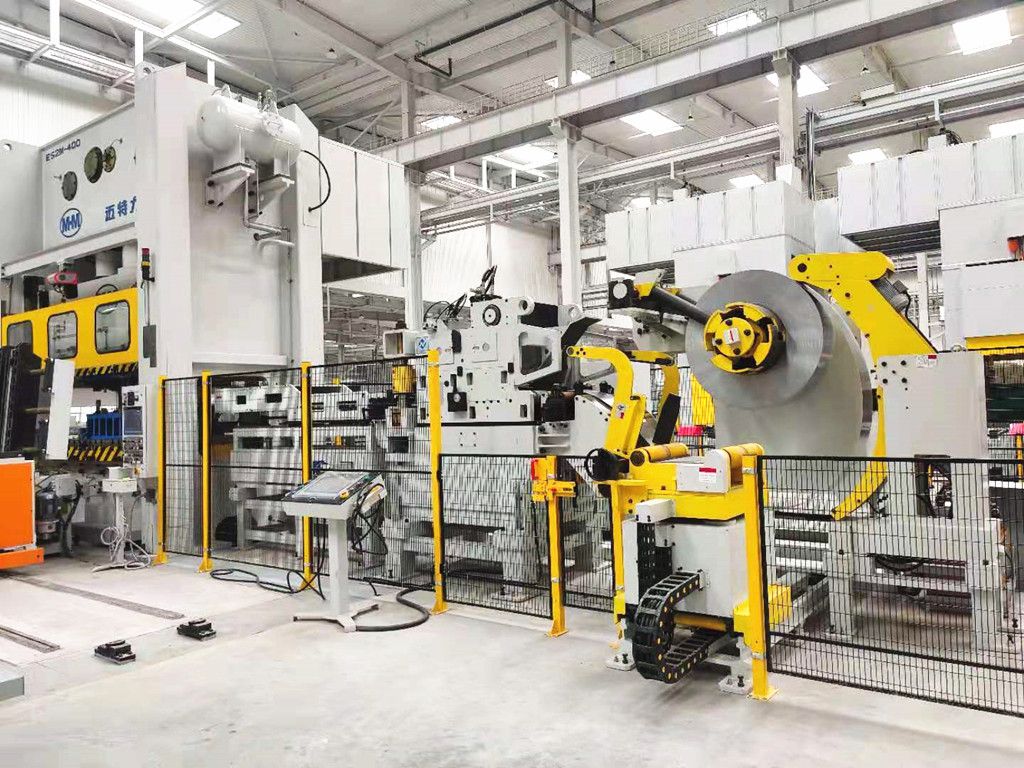

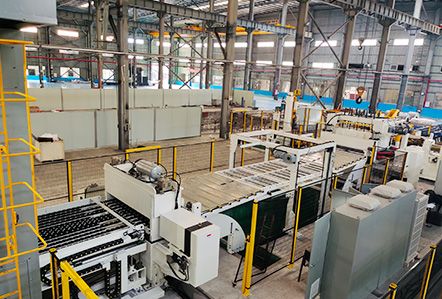

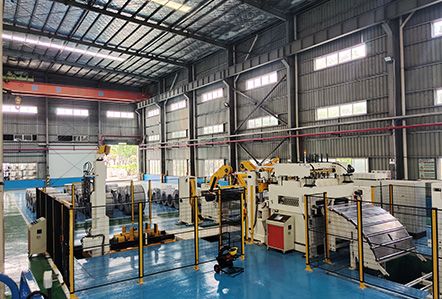

Linha de fechamento da bobina

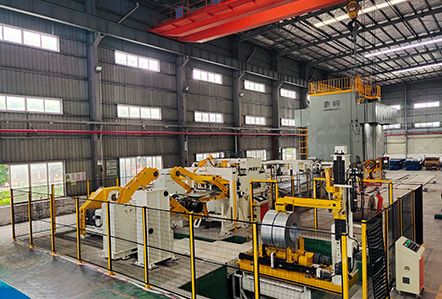

Carro de bobina

● Este carro de bobina tem duas funções. Um ajuda a carregar a bobina para o eixo da máquina desbobinadora, e o outro está ajudando a cabeça do material a entrar na folga do rolo das peças de endireitamento suavemente.

● Ao carregar a bobina de metal com uma largura estreita, existem defletores móveis para evitar o despejo da bobina.

● O carro da bobina tem quatro colunas guia de suporte de carga e a superfície de contato do carro da bobina é do tipo rolo PU.

● Um motor hidráulico com transmissão por corrente aciona os dois roletes.

● Peso de carregamento: 20000kgs

● O motor de desaceleração de conversão de frequência CA aciona o carro da bobina em movimento, que desacelerará automaticamente quando a bobina se aproximar do eixo principal.

● Um cilindro hidráulico aciona a elevação do carro da bobina com válvula de retenção de pressão para elevação suave.

● Modo de autocentragem da bobina: O sensor ultrassônico detecta automaticamente a posição da bobina e a autocentragem automática (quando o diâmetro externo da bobina é menor que 1600mm, a operação manual do botão de pressão é necessária para alinhamento visual).

● Prevenção de offside: interruptor de proximidade do indutor

● Alça móvel ou controle do painel da tela de toque

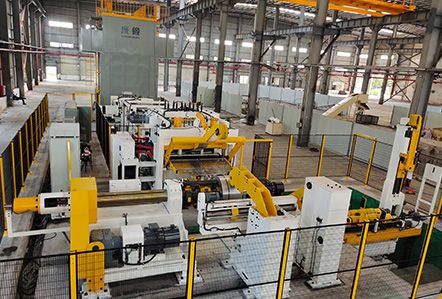

Máquina desbobinadeira

● Depois que as bobinas seguram o eixo da máquina desbobinadora, a máquina desbobinadora gira intermitentemente para liberar a bobina de metal para tira de metal, os rolos de suporte no carro da bobina levarão as tiras para as peças do alisador.

● Desbobinador com estrutura cantilever de suporte pode carregar até 20 toneladas. E há três grupos de estrutura hidráulica em cunha para expansão do fuso do desenrolador. Além disso,

● A função de alinhamento automático do material como opcional atende às suas necessidades.

● Motor acionado por fusos: motor CA 45KW, com conversor de frequência

● Transmissão de fusos: redutor de frequência variável, linha dupla e acionamento por corrente de grande passo

● Freio do fuso: freio a disco do cilindro

● Direção de desenrolamento: de cima para baixo

● Eixos suportam cantilever: Acionamento Hidráulico

● Braço de pressão da bobina: adicione pressão na bobina para evitar a perda da tira durante o processo de desenrolamento

● Material do braço de pressão da bobina: roda de borracha de poliuretano

● Modo de acionamento do braço de pressão da bobina: acionamento do cilindro

Braços limitadores da guia da bobina

● Os braços limitadores da guia da bobina possuem dois roletes.

● Os rolos internos têm um ângulo fixo e os rolos externos podem ser abertos ou fechados por acionamento do cilindro de ar.

● Quando os dois rolos estiverem fechados, a bobina de metal será fixada entre os dois rolos, para evitar o desvio do laço.

● Após o carregamento da bobina no mandril do desbobinador, os dois rolos serão movidos com autocentragem para atender à largura da bobina de ajuste.

● Os dois rolos não são motorizados com rotação livre e a superfície é tratada com fósforo preto.

Máquina alisadora

● A estrutura de nivelamento de precisão de seis vezes é adotada para nivelar o material e tornar sua superfície lisa, e o material é enviado para o equipamento de pressão de acordo com o comprimento e a velocidade definidos. O mecanismo é usado principalmente para corrigir a dobra do material (sentido L do comprimento) para tornar sua superfície lisa, pois o fenômeno de tração local na superfície do material pode não ser completamente corrigido. Além disso, a direção da largura (direção C) da bobina não pode ser corrigida.

● Motor de acionamento: 75KW, motor CA, com conversor de frequência (sujeito ao projeto real)

● Rolo de alimentação: 2 peças, a superfície é feita de jateamento de areia e galvanoplastia de cromo duro, HRC60±2

● Acionamento do elevador do rolo de alimentação: acionamento do cilindro

● Bloco de alimentação: faixa de bloco 200-1800mm, rolo vertical de bloco 4 (φ 65x90mm)

● Rolos de alisamento: 19 peças, 9 superiores /10 na parte inferior (sujeito ao projeto real) (espessamento de superfície), tratamento abrasivo de cromo duro galvanizado, HRC60±2).

● Tipo de rolo do alisador: tipo t de seis dobras

● Acionamento do rolo de endireitamento: cada rolo de endireitamento é acionado separadamente por uma engrenagem de distribuição através de um eixo cardan

● Rolo auxiliar: dois conjuntos superior e inferior, tratamento de moagem de cromagem dura espessada de superfície, HRC60±2.

● Modo de ajuste do endireitador: De acordo com o valor definido, o eixo excêntrico é acionado pelo motor de desaceleração para ajustar, e o sinal de feedback do encoder controla a precisão da quantidade de ajuste. O valor definido pode ser armazenado diretamente no banco de dados do sistema e, na próxima vez que você inserir diretamente o número do molde ou do produto, poderá ajustar automaticamente.

● Modo de exibição do valor do alisador: exibição por valor na tela sensível ao toque, além disso, há um relógio comparador no corpo de nivelamento para referência.

● Velocidade de alimentação: 0-15m/min

● Valor de endireitamento configurado: 0,1 mm

● Suporte do rolo do alisador: rolamento de rolos

● Suporte de rolo auxiliar: rolamento de rolo

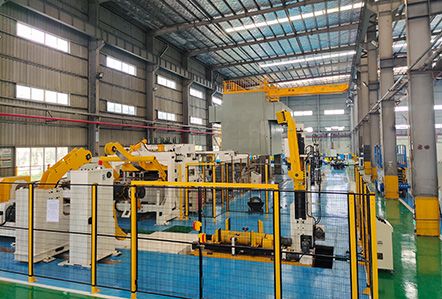

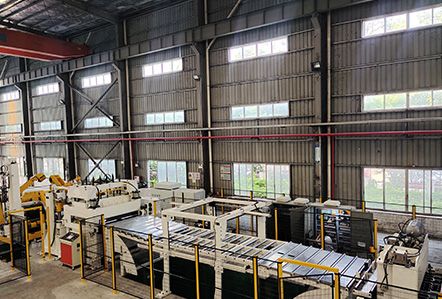

O dispositivo de ponte

● Descrição da função: Guia de materiais lisos e planos na plataforma do alimentador, somente operação manual da tela de toque, antes da operação automática deve ser abaixada até o fundo do poço, para atender às condições de segurança antes da operação.

● Raio de curvatura: cerca de 1600 mm

● Quantidade de plataforma de alimentação: 1

● Detecção de profundidade: detecção fotoelétrica

● Comprimento do poço do looper: cerca de 4500 mm

● Profundidade do poço do looper: cerca de 4500 mm

● Looper é composto principalmente de rolo de guia de arco, mesa de alimentação e detecção de indução óptica. Está disposto entre a máquina de endireitar de funcionamento contínuo e o dispositivo de alimentação intermitente. O controle de velocidade ultrassônico garante que haja material de folha suficiente no poço do laçador para garantir alimentação intermitente para a prensa de corte ou tesoura. O raio de curvatura de R=1600mm garante que nenhuma deformação plástica permanente do material ocorra quando o material de diferentes espessuras e tensões de escoamento passar pela tesoura.

● Existem dois rolos guia em forma de arco na saída e na entrada do laçador. Os rolos são feitos de rolo de poliuretano para evitar danos à superfície do material. A corrente de rolos adota estrutura de dobradiça. Quando a mesa de alimentação é levantada, a mesa de rolos de arco pode percorrer uma mesa de rolos plana. A mesa de alimentação instalada na entrada e saída do laçador é acionada por um cilindro hidráulico, e a mesa do rolo com material é passada entre o laçador para garantir a passagem suave da cabeça do material pelo laçador;

● A plataforma de alimentação está equipada com três sensores de detecção de posição, que são o limite superior, o limite inferior e o limite médio.

● Limite superior: quando na posição horizontal pode permitir a passagem da cabeça da bobina;

● Limite inferior: quando a posição vertical mais baixa, a cabeça do material passa pelo laçador, dispositivo de alimentação e o rolo de alimentação fechado, a mesa de alimentação oscila automaticamente para a posição vertical de limite inferior.

● Limite médio: Quando o material da cauda é processado, a posição apenas garante que a tira da cauda não caia no poço do laçador. Quando a plataforma de alimentação é levantada para a posição, a máquina de alimentação e endireitamento pode funcionar ao mesmo tempo. Dois interruptores fotoelétricos estão dispostos na extremidade das duas plataformas de alimentação. Quando a cauda do material é processada, a plataforma de alimentação pode levantar automaticamente com o material e manter uma certa distância para evitar danos ao material. O controle de altura do looper adota detecção de indução fotoelétrica para garantir a operação contínua e uniforme da máquina de endireitamento, para garantir a qualidade do endireitamento e para garantir que o dispositivo de alimentação possa alimentar a prensa de corte em alta velocidade e intermitentemente. No final de um ciclo, o alisador é reduzido para velocidade lenta até que o fundo do poço do looper seja alcançado. Quando a tira deve ser endireitada, o dispositivo de alimentação parará de alimentar.

Interruptor de limite

● Descrição da função: um conjunto de dispositivo de limitação de largura é instalado na entrada do alimentador para eliminar o fenômeno de deslocamento lateral quando o material de menor largura aparece no processo de alimentação.

● Descrição da estrutura: há um conjunto de rolos guia verticais em ambos os lados da borda da placa, e cada conjunto é fixado em um assento deslizante. Cada grupo é acionado pelo motor através do redutor e do par de parafusos para avançar e recuar ao longo da largura da placa, ajustar e corrigir a placa de diferentes larguras. Equipado com interruptor de proximidade, pare automaticamente quando a placa guia entrar em contato com o material da folha.

● Ajuste de largura: ajuste do volante

Impedir dispositivo traseiro

● Descrição da função: para evitar o movimento reverso da folha quando a máquina servo alimentadora é aberta, um dispositivo de parada de recuo da folha é instalado na frente da máquina alimentadora servo.

● Modo de condução: aberto através do cilindro, em caso de redução de pressão ou falha de energia repentina, o dispositivo anti-recuo pode obter uma ação de fixação rápida por mola.

● Dispositivo anti-recuo: forma de placa de borracha

Servo alimentador de comprimento fixo

● Descrição da função: Conduza a tira de bobina para a máquina de prensa de acordo com o comprimento e a velocidade definidos

● Modo de acionamento: 30KW, servo motor CA (sujeito ao projeto real)

● Rolo de alimentação: 2 pcs, a superfície de arar jateamento galvanoplastia cromo duro, HRC60±2

● Suporte do rolo de alimentação: rolamento rígido de esferas

● Modo de liberação do rolo de alimentação: tipo de pressão de ar

● Material do rolo de alimentação: aço de rolamento de cromo de alto carbono

● Ajuste de altura da linha de alimentação: Personalizado ±100mm

● Modo de acionamento do rolo de alimentação: acionamento da caixa de engrenagens, todas as engrenagens adotam nitretação e moagem dura 6 sistema padrão de precisão.

● Precisão de repetição de alimentação: 0-1000mm ±0.15mm/m; 1000-2000 - mm + / - 0,3 mm/m

● Velocidade da linha de alimentação: 60m/min

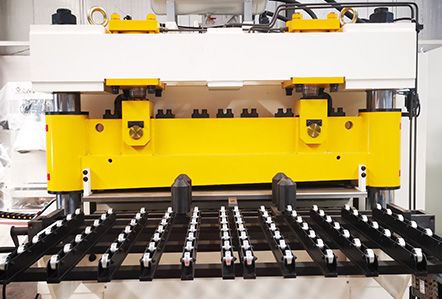

Cisalhamento Hidráulico

● Descrição da função: o cisalhamento hidráulico é usado principalmente para cortar um determinado comprimento da cabeça e da cauda que não atende aos requisitos de uso, e os resíduos de corte serão coletados e transportados para fora da linha de produção.

● Largura máxima de corte: 1800mm

● Espessura de corte: 0,8-2,5 mm, em que a espessura na faixa de 0,8-2,0 sem ajustar a folga de cisalhamento.

● Modo de ação de tesoura: acionamento hidráulico, operação de botão de clique na tela de toque, para cima e para baixo com interruptor de indução de limite.

● Ajuste da folga da tesoura: ajuste manual, usando um apalpador para determinar a quantidade de ajuste.

● Direção da ação da tesoura: o apoio da faca é para baixo para completar a ação de corte.

● Tempos de ação da tesoura: 6spm/min

Dispositivo Micro Alimentador

● Descrição da função: Existe um dispositivo de alimentação de cauda telescópica na extremidade da saída do alimentador. Quando a cauda atinge o dispositivo de alimentação servo principal, o sistema de controle controla o fechamento do rolo do micro alimentador, a extremidade frontal do rolo alimentador é aberta e o rolo de alimentação da cauda é enviado para a produção do molde. O dispositivo de alimentação da cauda tem a função telescópica elétrica. Quando estendido, pode ficar próximo à borda da matriz para maximizar a utilização da tira de bobina e, quando retraído, pode atingir a borda externa da placa da mesa de trabalho.

● A roda Foley resistente ao desgaste é instalada na estrutura de suporte para garantir a transmissão confiável da tira de bobina para a prensa e matriz após o dimensionamento. A estrutura de suporte do microalimentador é disposta transversalmente para garantir o suporte contínuo da fita da bobina quando é telescópica.

● Modo de expansão: motorizado, guia linear, aparafusado.

● Comprimento de expansão: 0-1500mm do lado esquerdo da mesa e 50mm fora do lado esquerdo da mesa (o tamanho real é projetado de acordo com o tamanho real da puncionadeira).

● Comprimento total do suporte: 800-1500mm (projetado de acordo com o tamanho real da punção)

● Sensor micro transmissor: sensor fotoelétrico

● Precisão de microalimentação: 0-1000mm ±0.15mm/m; ±0,30mm/m a 1000mm ou acima

● Micro rolo de alimentação: 2 (superior 1 inferior 1) superfície para arado com jateamento de areia galvanoplastia cromo duro, HRC60±2

● Ajuste de altura: levantamento elétrico
