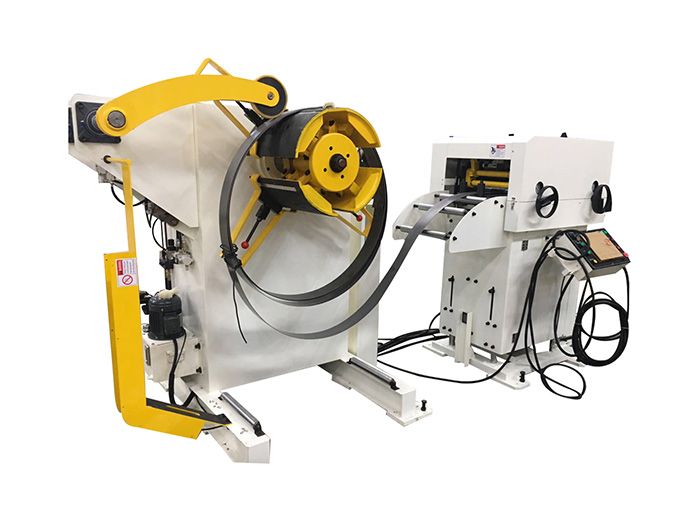

Alimentador Desbobinador Alisador MFL2 (0,3-3,2 mm)
Material Aplicável
Tipo de matéria-prima: aço de metal laminado a quente, aço de metal laminado a frio, aço de metal galvanizado, aço inoxidável etc.
Largura da bobina: 100-1300 mm
Espessura do material: 0.3.3.2 mm
Força de rendimento: ≤245 N/mm2
Resistência à tração: ≤392 N/mm2
Velocidade de trabalho: 22m/min
Breve Perfil
O alimentador do alisador desbobinador é projetado para fazer a placa fina de peças de estampagem de chapas metálicas. linha e economize espaço de fábrica, altas velocidades ou produções particularmente dinâmicas.
Pode alimentar a largura da bobina do material da folha de 300mm a 800mm com espessura da bobina de 0,3-3,2mm, peso da bobina até 7000kgs.
O alimentador do alisador desbobinador é adequado para estampagem de hardware, estampagem de eletrodomésticos e eletrodomésticos, estampagem de quadros de computador e etc.
Inscrição
●AUTOMOTIVO
Fabricação de equipamentos para estampagem de peças automotivas pequenas e finas e outras peças.
● EDIFÍCIO E DOMÉSTICO
Linhas de alimentação para a produção de uma variedade de componentes metálicos para o setor de construção e casa e derivados. Peças como braçadeiras, grampos, correias, fechaduras e dobradiças para portas, ferragens para móveis, facas, peças de marcenaria para utensílios de cozinha, suportes metálicos, chapas perfuradas, etc.
● ELETRODOMÉSTICOS E ELETRÔNICOS
Instalações para a fabricação de peças para o setor de eletrodomésticos ou linha branca. Peças metálicas como, armário elétrico, conchas e tampas, bandejas, guias, tampas, suportes, suportes, puxadores, etc...
●ILUMINAÇÃO
Muitas soluções para o blanking de peças metálicas para o setor de iluminação. Diversas peças como carcaças, painéis, suportes, pés, braços, botões, difusores, etc...
Característicos
● Projeto de estrutura confiável
Super grande escala e muitas medidas avançadas de controle de qualidade, incluindo usinagem CNC, retificadora, máquina de perfuração e equipamentos de máquina de torno e vários instrumentos de teste de precisão da alemanha, japão e taiwan. Ele pode garantir a alta precisão e qualidade de todas as peças da máquina. Além disso, todo o corpo principal faz o tratamento de superfície com nossa máquina de jateamento antes de serem pintadas. Com o nosso tratamento de máquina de jateamento, a superfície da máquina é excelente para pintura. Eles decapagem na superfície da peça de trabalho com tiros para limpar e embelezar a superfície. O jateamento também aumenta o estresse de pressão da superfície da peça de trabalho e prolonga a vida útil. Também usamos tinta a óleo de veículo de alta qualidade para que nossa máquina tenha alto nível de qualidade de pintura e você não precisa se preocupar com problemas de pintura quebrados sob condições extremamente ambiente de trabalho desagradável.

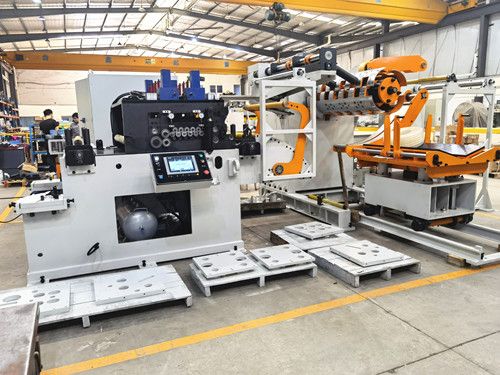

● Controle modular, operação simples e inteligente
A linha de alimentação de bobina compacta da série SunRui MFL não é apenas uma simples integração da máquina de desbobinamento, nivelamento e alimentação em uma unidade, mas também enfatiza o controle altamente integrado nas operações de controle. motor acionado, o inversor e o sistema servo de alimentação são todos conectados com o sistema do módulo de controle PLC e os parâmetros básicos podem ser configurados na tela de toque. O controle digital simples da tela de toque de alta precisão de 7 polegadas torna o uso da máquina compacta de ajuste da linha de alimentação da bobina muito simples e conveniente, e o grau de inteligência é extremamente alto.
● Economia de espaço e fácil instalação e baixa manutenção
A linha de alimentação de bobina compacta da série SunRui MFL economiza espaço na estrutura projetada não é apenas uma simples integração da máquina de desbobinamento, nivelamento e alimentação em uma máquina, mas também enfatiza o controle altamente integrado nas operações de controle. economia de energia e alta completude.
● Alisamento de alta precisão e desempenho de alimentação
Para a máquina alimentadora desbobinadora do tipo independente separada, haverá um loop entre cada máquina, significa que todas elas precisam de um inversor para controle de velocidade e um único sensor para movimento, mesmo assim, o movimento não será totalmente sincronizado, o que afetar a precisão da alimentação. A linha de alimentação da bobina do alimentador do alisador desbobinador pode sincronizar essas três partes e ser controlada por servo acionado de alta precisão e sistema PLC, que garante uma alta precisão de alimentação do servo.
Parâmetro básico
| Modelo | MFL2-400 | MFL2-500 | MFL2-600 | MFL2-800 |
| Largura do Estoque (mm) | 50-400 | 50-500 | 50-600 | 50-800 |
| Espessura do Estoque (mm) | 0.3-3.2 | |||
| Peso máximo da bobina (kg) | 3000 | 5000 | 5000 | 5000(7000) |
| Max. Diâmetro externo da bobina (mm) | 1200 | |||
| Diâmetro interno da bobina (mm) | φ470-520 | |||
| Comprimento de alimentação (mm) | ~500* | |||
| Máx. Velocidade da linha (m/min) | 16-24 | |||
| Rolos de alisador (peças) | φ48mm*11 (6 superior/5 inferior) | φ68mm*7(superior4/inferior 3) | ||
| Rolos de alimentação (conjunto) | φ68mm*2 (1 superior/1 inferior) | φ88mm*2 (1 superior/1 inferior) | ||
| Servo Motor | AC2.9 | AC2.9 | AC4.4 | AC4.4 |
| Expansão do Mandril | hidráulico | |||
| Motor desbobinador(kw) | 1.5 | 2.2 | 2.2 | 3.7 |
| Potência (V) | 3 Phase 220V/380V/440V/50HZ | |||
| Ar Operacional (Mpa) | 0.49 | |||
| Capacidade do alisador (resistência de rendimento σs≤245N/mm², resistência à tração σb≤392 N/mm²) | ||||||||
| Modelo | Espessura (mm) | |||||||
| 0.3～1.4 | 1.6 | 1.8 | 2 | 2.3 | 2.8 | 3.2 | ||
| Largura da bobina (mm) | MFL2-400 | 400 | 300 | 230 | 150 | 110 | ||
| MFL2-500 | 500 | 400 | 360 | 300 | 230 | 150 | 110 | |
| MFL2-600 | 600 | 470 | 360 | 300 | 230 | 150 | 110 | |
| MFL2-800 | 800 | 470 | 360 | 300 | 230 | 150 | 110 | |
Partes Principais

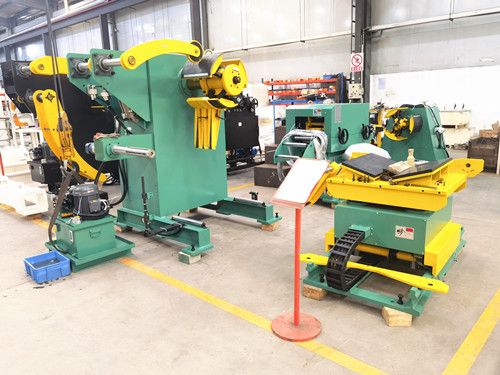

Carro de bobina

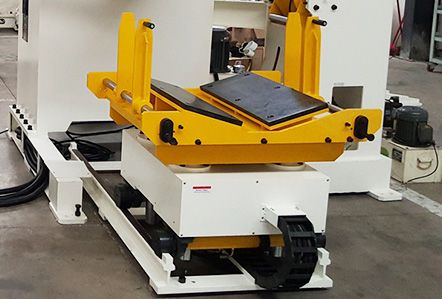

● O carro da bobina é um dos opcionais para o cliente, é instalado na lateral da peça do desbobinador e pode alimentar automaticamente a bobina no alisador-alimentador com precisão e rapidez.
● Superfície de carregamento resistente ao desgaste através do processo de jateamento de areia.
● Braços de segurança para evitar a queda da bobina.
● Cilindro hidráulico aciona o carro da bobina levantando e descendo.
● Motor hidráulico aciona o carro da bobina para frente e para trás.
● Controle de botão remoto e controle de tela sensível ao toque

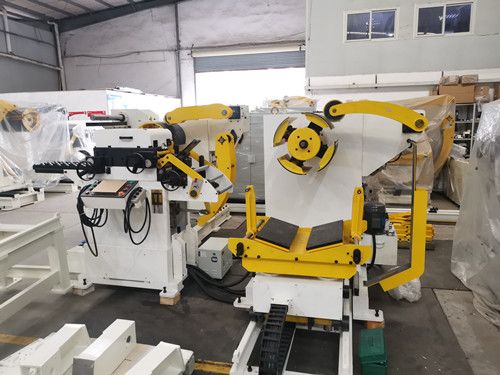

Peças do Desbobinador

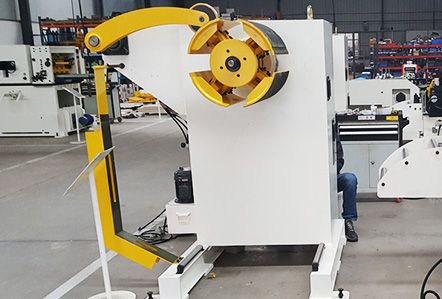

● O desenrolador é projetado para bobinas com diâmetro externo de até 1200mm. A bobina é colocada no eixo e expandida manualmente.
● Faixa de expansão do fuso: Φ470-Φ520mm.
● O desbobinador é acionado por motor CA com inversor

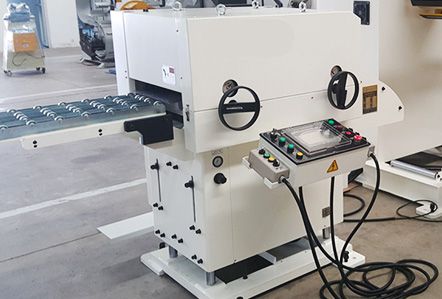

Peças de alisamento e alimentação de alta precisão
● The straightener feeder parts is straightening the coil strips and feeding it into the stamping press and dies according to the fixed length controlled by PLC.
● Given the difference in coil at the beginning of rollers and the end of roller, it is usually necessary for an operator to always be monitoring straightening operations, and to manually carry out corrections to ensure a high degree of precision in straightening.
● Straightener Roll Material :GCr15 ,Thickening plating and Gringding processing. Hardness :HRC58-60°, roller surface is done plough electroplating processing.
Discharging Support Bracket

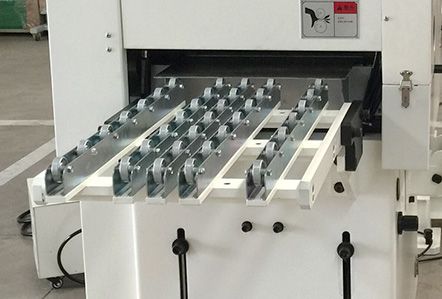

● O suporte de suporte de saída é usado para entregar as tiras de endireitamento para pressionar a matriz suavemente.
● Quando o material da bobina é de espessura fina ou material macio, ou a distância entre o alisador-alimentador e as matrizes de estampagem é
longo, a tira não pode ser entregue a cabeça da tira na matriz com sucesso, o suporte de suporte ajudará a alcançá-lo.
● O comprimento do suporte de suporte é ajustável para atender a diferentes dimensões da máquina de estampagem e matrizes.

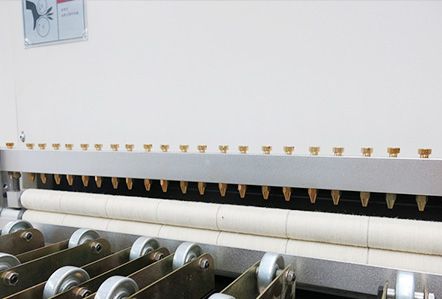

Unidade de Lubrificação Automática (Opção)
● A lubrificação da tira de aço antes da estampagem protegerá as matrizes de estampagem de danos e prolongando a vida útil.
● O sistema de lubrificação automática é controlado automaticamente, com um sistema de reciclagem de circuito de óleo, que economizará custos de lubrificação e evitará vazamentos.
