Alimentador de acionamento de came de alta velocidade
Material Aplicável
Tipo de matéria-prima: aço de metal laminado a quente, aço de metal laminado a frio, aço de metal galvanizado, aço inoxidável etc.
Aplicações: Linha de estampagem de alta
velocidade Largura da bobina aplicável: 20mm-400mm
Espessura da bobina aplicável: 0,1-3,5 mm
Tipo de Liberação: Mecânico
Alta precisão: +/-0,1 mm
Velocidade de trabalho: 20m/min
Breve Perfil

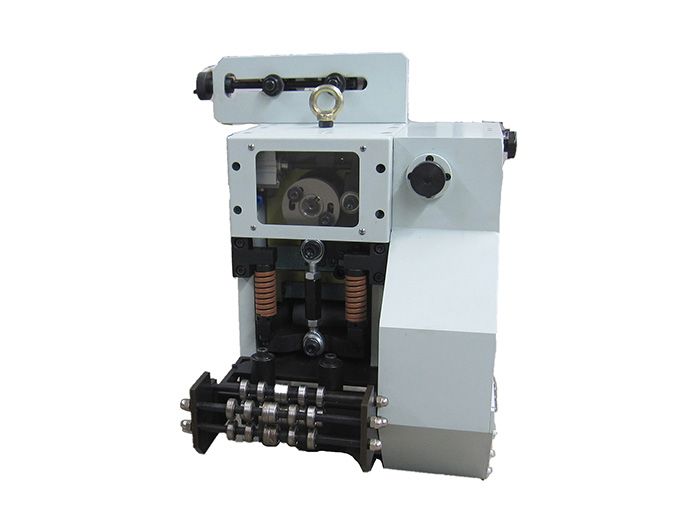

GCF é uma máquina alimentadora de acionamento CAM mecânico, ideal para laminação elétrica de revestimento em pó estampando aço silício para estator e rotor e laminação EI. Pode alimentar chapas de aço silison de 0,1mm a 1,6mm, com velocidade de alimentação de até 500SPM. Normalmente, a máquina alimentadora de came de alta velocidade é equipada com a máquina de prensagem de alta velocidade.
Inscrição
Esta linha de alimentação de bobina de alta velocidade combinou desbobinador de cabeça dupla, endireitador de s-loop e alimentador de came, a velocidade pode chegar a 60m por minuto, design para estampagem de laminação de motor e EI.

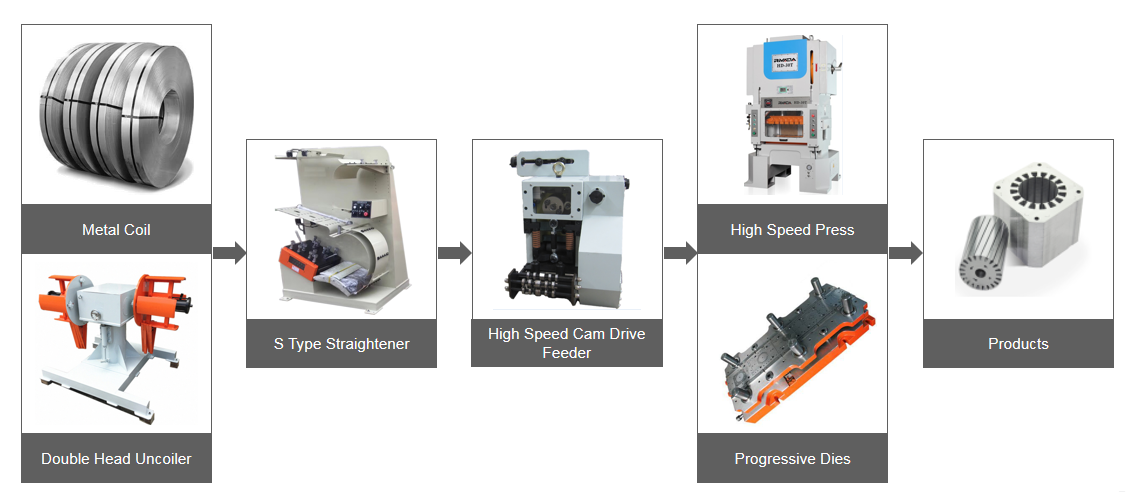

A configuração da linha de prensa de alta velocidade para laminação de motor e EI
Passo-1: Máquina desbobinador de cabeça dupla, bobina de carregamento e bobina de desenrolamento.
Passo-2: Máquina de alta velocidade S Loop Straightener, nivelando as tiras.
Passo-3: Máquina alimentadora de came de alta velocidade, bobina de alimentação para prensar a máquina.
Passo-4: Máquina de prensa de alta velocidade com os moldes, pressionando até o produto final.
Especificação
| Modelo | GCF-150 | GCF-200 | GCF-300 |
| Largura da bobina (mm) | ~150 | ~200 | ~300 |
| Espessura da bobina (mm) | 0.1 - 1.6 | ||
| Nº do índice | 4 | ||
| Comprimento de alimentação (mm) | 11.5 - 245 mm | ||
| Velocidade de alimentação | Max. 500 SPM | ||
| Ângulo de alimentação | 180 | ||
| Ângulo de Liberação | Ajustável | ||
| Posição de instalação | Lado esquerdo da imprensa | ||
| Direção de alimentação | Esquerda → Direita | ||
